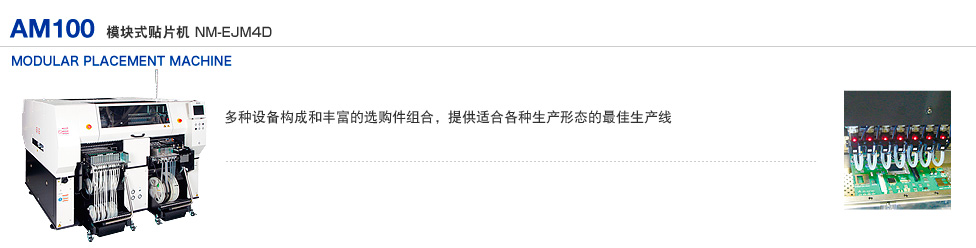

AM100

AM100
特长

追求实际生产率和高度通用性的一台设备解决方案
生产率和通用性搭载14吸嘴贴装头。
在数据作成系统(NPM-DGS)编制程序
NPM-DGS标准搭载Panasert数据转换工具
操作性能提升可搭载自动供料器
供料器、CM / NPM通用
供料器供给部* 搭载品种数:Max.160
*供给部可选择固定供给部或者交换台车
可选择后侧供给部“无”。

元件对应力

LED実装
同一亮度级别的实装

高生产率
高生产率 / 自动机种切换选购件
支援站
供料器准备向导选购件
提高运转率 / 元件供给导向选购件

品质提高
APC系统
贴装高度控制功能
支撑销自动更换功能
元件校对选购件
实装MES软件(PanaCIM-EE Gen2)
自动化单元

生产率和通用性搭载14吸嘴贴装头。
□14 mm *1 为止可最高速度 *2 贴装

1台连接器可进行元件范围0402~120×90、150×25(mm)的贴装。

※1: □14 mm详细尺寸条件

*2:随元件重量、表面材料不同,也有可能无法进行最高速度的贴装。

操作性能提升
可搭载自动供料器

自动供料器

可选择后侧供给部“无”。

(详细请向销售担当确认。)

*3:表示尺寸是前后交换台车规格时

在数据作成系统(NPM-DGS)编制程序
NPM-DGS标准搭载Panasert数据转换工具

供料器、CM / NPM通用

编带供料器 / 振动式杆状供料器(单式,3连) / 通用转印单元

供料器供给部 *4
搭载品种数:Max.160

(双式编带供料器时:Max.80本)

*4:供给部可选择固定供给部或者交换台车

设备布局

*1: 固定供给部和交换台车不可混载。
*2: 手置托盘(固定供给部用选购件)只可搭载在后侧供给部。(左右各1套)
*3: 请与销售担当商洽。
*以上图示是设备构成的1个例子

丰富的选购件

汎用性

・固定供给部选购件
(1)手置托盘
(2)卷盘箱
(3)切割单元&卷盘支架
・通用型转印单元
・夹持式吸嘴
・后侧吸嘴更换器
・后侧操作屏
・芯片厚度照相机(只限前侧)
・后侧照相机(线性照相机或者3D传感器)
・侧面照明

高生产率

・自动切换机种
・支援功能
・供料器准备导向
・元件供给导向

品质提高

・APC系统
・高度传感器(控制贴装高度)
・支撑销自动更换
・元件校对
・PanaCIM-EE 对应

规格
机种名 AM100
型号 NM-EJM4D
基板尺寸(mm) L 50 × W 50 〜 L 510 × W 460
贴装速度 35 800 cph(0.1006 s/芯片)、 12 200 cph (0.295 s/QFP □12 mm以下 )
贴装精度(Cpk≧1) ± 40 μm/芯片
± 50 μm/QFP □12 mm 以下
± 30 μm/QFP □12 mm 〜 □32 mm
元件供给 编带 编带宽:4〜56 / 72 / 88 / 104 mm
编带供料器规格:Max.160品种 (编带宽度:4 / 8 mm 编带(小卷盘)使用时)
托盘供料器规格:Max.120品种 *1
杆状
编带供料器规格:Max.40品种 (单式杆状供料器使用时)
托盘供料器规格:Max.30品种 *1
托盘 托盘供料器规格:Max.20品种 *1
手置托盘规格:Max.20品种 *2 (固定供给部用选购件)
元件尺寸(mm) 0402芯片 *3 〜 L 120 × W 90 或 L 150 × W 25 (T = 28 *4)
基板替换时间 约4.0 s(背面无贴装元件时)
电源 三相AC 200 / 220V ±10V、 AC380 / 400 / 420 / 480V ±20V 2.0 kVA
空压源 Min.0.5 MPa 〜 Max.0.8 MPa、200 L /min (A.N.R.)
设备尺寸(mm) W 1 970 × D 2 019 *5 × H 1 500 *6
重量 2 650 kg *7
※1: 单侧托盘供给时
※2: 搭载在后侧固定供给部时的情况。
※3: 0402芯片,需要专用吸嘴·供料器。请另行联络。
0402贴装对应是选购件
※4: 元件高度超过25mm时,需要专用吸嘴。
※5: 表示尺寸是前后固定供给部规格时的情况。前后交换台车规格时D尺寸是2 282mm。
连接托盘供料器时(前侧: 固定供给部)D尺寸是2 105mm。
※6: 不包括信号塔、触摸屏。
※7: 主体、固定供给部×4套时(随设备构成而异。)
*贴装速度及精度等值,会随条件而异。
*详细请参照《规格说明书》。
