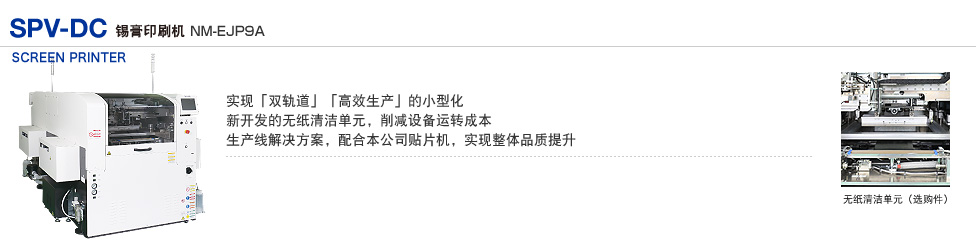

SPV-DC

锡膏印刷机 SPV-DC
特长

实现「双轨道」「高效生产」的小型化
双轨小型化
高速生产
机种切换不停机

提供满足客户生产形态的各种功能
无纸清洁
开孔瓶式锡膏自动供给
基板吸着风扇(切换式)
防漏锡块
网板检查
锡点检查

M2M 生产线解决方案
根据锡膏的测量数据,分析所得印刷偏位补正信息(APC补正数据),对应此信息来补正印刷位置(X /Y /θ)。
*能与其他厂家3D检查机连接。

规格
机种名 SPV-DC
型号 NM-EJP9A
基板尺寸(mm) *1 L 50 × W 50 〜 L 350 × W 300
印刷周期时间 13.0 s(6.5 s/1张) *2 包括传送,基板定位,基板识别,印刷,每次清洁
印刷条件,清洁条件 : 本公司推荐条件(基板尺寸 L 250 × W 165)
重复定位精度 2 Cpk ± 5.0 μm 6σ 同一基板识别后的定位精度
上述定位精度与 ± 5.0 μm ± 3 σ (或 ± 2.5 μm ± 1.5 σ) 相同
网板框尺寸(mm) *3 L 736 × W 736 、 L 650 × W 550 、 L 550 × W 650
L 750 × W 750 、 L 584 × W 584
电源 *4 单相 AC 200、220、230、240V ±10 V 最大 4.0 kVA
空压源 *5 0.5 MPa、560 L / min(A.N.R)
设备尺寸(mm) *6 W 1 650 × D 2 446 × H 1 500(凸起部最大尺寸 D 2 528)
重量 *7 2 650 kg

*1:使用无纸清洁单元时基板尺寸为 L50×W50~L350×L250
*2:基板切换时间,随前后工程的设备和基板尺寸以及基板下压单元的使用等情况而异
*3:有关网板规格请参照《规格说明书》
*4:包括鼓风机、真空泵(选购件)
*5:使用网板吸着功能时
*6:不包括信号塔和触摸屏
*7:选装所有选购件时
循环时间及精度等值,会随条件而异。
详细请参照《规格说明书》。

SPV-DC
