大屏幕触摸屏传感器用双面覆铜PET薄膜材料

放大
了卓越的耐弯曲性, 抑制了断路不良,在制造时也很容易操作。
导体层采用了低电阻的铜箔。实现了高灵敏度且操作性
卓越的触摸面板, 在多点且高速动作下也能够应对手写输入
因是两面同时曝光~蚀刻,所以大大地提高了X, Y触控膜的定位精度。
走线图案不影响视野, 故可应对高视觉识别性。

Advanced Films

  • タッチパネル
  • 大屏幕触摸屏传感器用双面覆铜PET薄膜材料
    R-H825

Use

触摸屏
触摸屏触控膜
- 电子黑板, 数字标牌, 娱乐设备

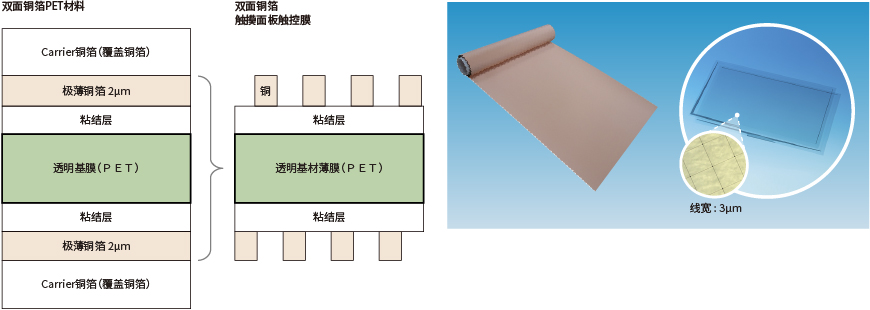

膜构造

膜构造

特性

項目 单位 当社従来品 开发品
光学特性※1 全光线透过率 % >85 >85
雾度 % <70 <70
色度b值 ≦1 ≦1
一般特性 粘结层厚度 μm 7 4
铜箔的剥离强度 N/15mm >7 >7
超薄铜箔厚度 μm 2 2
表面电阻(铜箔:2μm) Ω/□ 0.01 0.01
耐弯曲性 粘接层硬度※2 100 170
柔性※3 R=10 在10次发生了裂纹 在20次以上没有发生裂纹
R=5 在1次发生了裂纹 在10~12次发生了裂纹

*1 The optical properties are result of a measurement after overall etching of copper foil.
*2 Relative values.
*3 Repeat bending to the surface and the back side in turn. The number of bending times before a crack occurring.

The above data is actual values and not guaranteed values.
