导电性聚合物铝电解电容器 SP-Cap(JX系列, KX系列)

随着通信基站的智能化,在电源设计方面,电容器不仅需要确保大容量,还需在高温高湿环境下具备优异的耐用性以确保更长的使用寿命。松下已将具有125°C/3000小时保修的JX系列商品化,这是我们传统产品的3倍,以及具有125°C/5500小时保修的 KX 系列,这是我们传统产品的5.5倍产品。
在“SP-Cap® JX系列”中增加了低等效串联电阻(ESR)产品,并进一步扩充额定电压的阵容。
此外,“SP-Cap® KX系列/JX系列”在高温高湿环境下均可保障长寿命(85℃/85% 1000小时)。
导电性聚合物铝电解电容器 SP-Cap JX系列

特点

  • 实现业内最长※1的耐用性保证
  • 产品特性(低ESR、大容量)优异,有助于电源电路的稳定
  • 力求节省空间,减轻环境负荷

※1 截至2022年2月28日,作为导电性高分子铝电解电容器(基于本公司调查)

1. 实现业内最长※1的耐用性保证

通过结合本公司至今研发的自主技术——导电性高分子形成技术和制造工艺技术,达到原有产品的3倍以上耐高温性能保证。

<高温长寿命> : 实现了在高温环境下将使用寿命延长3倍以上
与传统产品相比,改进了作为关键材料的导电聚合物并抑制了磨损劣化。

<耐高温高湿> : 85℃/85%,保证1000小时
通过改变外部树脂可以延缓导致导电聚合物劣化的氧气侵入。

2、产品特性(低ESR、大容量)优异,有助于电源电路的稳定

通过采用自主技术实现电容器内部元件的低电阻化和采用高容量电极箔,实现了高温长寿命和低ESR(3~15mΩ/100kHz)。从高可靠性的角度来看,进一步将耐用(试验)后的ESR标准限定为初始标准值的2倍以内。

元件使用低电阻高容量电极箔
元件使用低电阻高容量电极箔

ESR 3~15mΩ (100kHz),经久耐用 ESR:初始标准值的两倍以内

3. 力求节省空间,减轻环境负荷

以与MLCC等效的有效静电容量减少元件数量。通过将多个MLCC置换为SP-Cap,力求节省空间,使设备小型化具有可行性,通过减少使用部件从而有助于减轻环境负荷。

从 MLCC 到 JX 系列的替换示例 *基于模拟

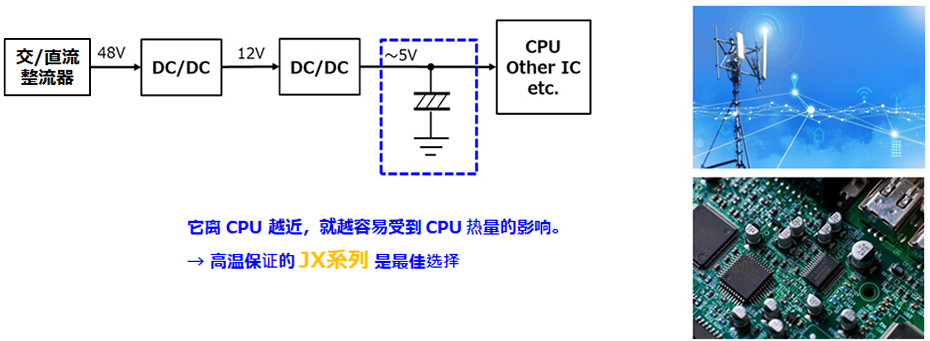

用例

有助于通信基站和服务器等电源电路的输出侧应用的高可靠性。

[服务器用例]

类别

SP‐Cap® KX系列

型号 额定电压
(V)
静电容量
(μF)
类别温度范围
(℃)
耐用性 ESR*1
[mΩ max.]
尺寸
(mm)
EEFKX0D331RE 2 330 -55~+125 125℃
5,500h
9 L7.3 x W4.3 x H1.9
EEFKX0D471RE 2 470
EEFKX0E221RE 2.5 220
EEFKX0E331RE 2.5 330
EEFKX0E391RE 2.5 390

SP‐Cap® JX系列

型号 额定电压
(V)
静电容量
(μF)
类别温度范围
(℃)
耐用性 ESR*1
[mΩ max.]
尺寸
(mm)
EEFJX0D331RE 2 330 -55~+125 125℃
3,000h
9 L7.3 x W4.3 x H1.9
EEFJX0D471RE 2 470
EEFJX0E221RE 2.5 220
EEFJX0E331RE 2.5 330
EEFJX0E391RE 2.5 390
EEFJX0D471RB 2 470 3
EEFJX0E391RB 2.5 390
EEFJX0D471RC 2 470 4.5
EEFJX0E391RC 2.5 390
EEFJX0G151RF 4 150 15
EEFJX0G181RF 4 180
EEFJX0G221RF 4 220
EEFJX0J121RF 6.3 120
EEFJX0J151RF 6.3 150
