浪涌是

这里所述的浪涌,是指感应雷涌、开关浪涌、负载突降浪涌那样的高能量浪涌。

① 雷涌

  • 作为自然现象的雷电,自然不用多说具有非常大的能量。
    雷电造成的浪涌,可以区分为直击雷涌和感应雷涌。
    对直击雷涌进行保护是非常困难的,但是对感应雷涌则可采取保护对策。
    感应雷涌是电源线路和通信线缆等比较长的配线由于附近的雷击而被感应的高电压浪涌。
    有关其发生,可能是由于雷云的电场,电线上被感应的电荷因雷击而放电,或是由于雷击的电流而产生的磁场使得电线产生感应电动势等所致。
    如前面所述的图中所示,感应雷涌虽然不如直击雷涌,但是也具有轻易地损坏电气或电子零部件的大能量,因而需要采取对策。

② 开关浪涌

  • 开关浪涌是一种瞬变的高电压浪涌,它是因在开关和继电器等通/断 ( 开关 ) 时,特别是断开时急剧的电流变化和电路或配线的电感而在触点处被诱发的。
    开关浪涌的电压非常高,有的情况下还会产生火星,因电感与触点的杂散静电电容造成的大衰减振动电流而会放出热或电磁波。
    此高电压浪涌,是导致电子电路错误动作的原因,而在有的情况下则是导致零部件损坏的原因。
    此外,放出的衰减振动的电磁波将会成为EMI,因而需要采取用来抑制开关浪涌的对策。

③ 负载突降浪涌

  • 负载突降浪涌是在汽车上起因于电池的阻断而产生的浪涌。
    在交流发电机 ( 电池充电用发电机 ) 因发动机的作动而处于对电池进行充电的状态下,对电池的连接中断情况是最坏的情形。
    浪涌电压的大小,是由切断瞬间同步发电机的旋转速度和磁场的励磁强度来决定的。
    浪涌电压有的情况下会超过100V,时间为数百毫秒。
    此浪涌具有较大的能量,因而会轻易地损坏电子零部件。
    有关必须容许的负载突降浪涌,汽车厂家和车载设备厂家等对最大电压、线路阻抗、持续期间做出了规定。
    此外,负载突降浪涌的试验包括JASO A-1 ( 日本 ) 和ISO-7637-2 Pulse 5 ( 美国 ) 等。

↑Back to top

松下电器的“ZNR®”浪涌吸收器

松下电器对于这些对应各种浪涌的对策零部件,以“ZNR®”浪涌吸收器的商品名,可提供从发电站用途到一般电子设备用途等多种多样的商品。
另外,“ZNR®”浪涌吸收器是一款用来吸收浪涌的陶瓷压敏电阻器,是氧化锌非线性电阻器(Zinc-Oxide Non-liner Resistor)的简称。

ZNRRサージアブソーバ graph
基本構造 graph
松下电器是在全世界首次向市面推出陶瓷压敏电阻器的厂家,通过其优异的陶瓷材料设计和过程技术、以及元器件设计和生产技术,拥有众多的实绩。
“ZNR®”浪涌吸收器使用陶瓷元件,这种陶瓷元件是在主要原料的氧化锌 ( ZnO ) 中加入几种添加物,借助窑业的手法烧结而成的。
它兼备有与齐纳二极管相匹敌的优异的电压非线性特性、和无以伦比的大耐电流特性。
它可对应广泛的应用,如电压稳定化、脉冲电压的抑制、开关浪涌电压的吸收及从雷涌进行保护等。

↑Back to top

抑制浪涌的原理

压敏电阻器在两端子间的电压低的情况下具有这样的特性,即虽然电阻较高,但是当电压升高至某种程度以上时,电阻就会急剧下降。
在利用此特性,向电路施加高电压的浪涌时,通过使得电流旁通,就可预防浪涌侵入到电路内。

バリスタ電流電圧特性
右图所示为通过压敏电阻器来保护电源电路免受感应雷涌影响的事例。
如果将压敏电阻器并联连接到电源的输入侧线路上,即使在有数千伏感应雷涌侵入的情况下,电压也会被压敏电阻器限制起来,对于电源电路外加已衰减至不会导致零部件损坏或劣化水平的电压。
バリスタ使用事例

浪涌抑制效果例

● 基于D类型 φ14, 470V产品的浪涌试验结果

浪涌电压原波形:15000V ( 2Ω )
サージ電圧原波形:15000V  ( 2Ω )
右横矢印

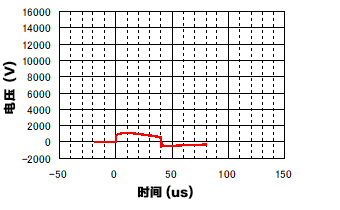

限制电压波形(施加到设备上的波形)
制限電圧(機器に印加される)波形

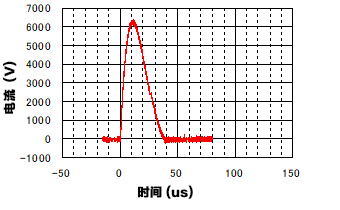

流过ZNR的浪涌电流波形
ZNRに流れるサージ電流波形
一旦施加浪涌电压,就会有浪涌电流流向ZNR浪涌吸收器,可限制浪涌电压。

↑page top

应用案例

应用例-1 发电站、配电系统等电力用途

発電所、配電系統などの電力用途 发电站、配电系统等电力用途 images

↑Back to top

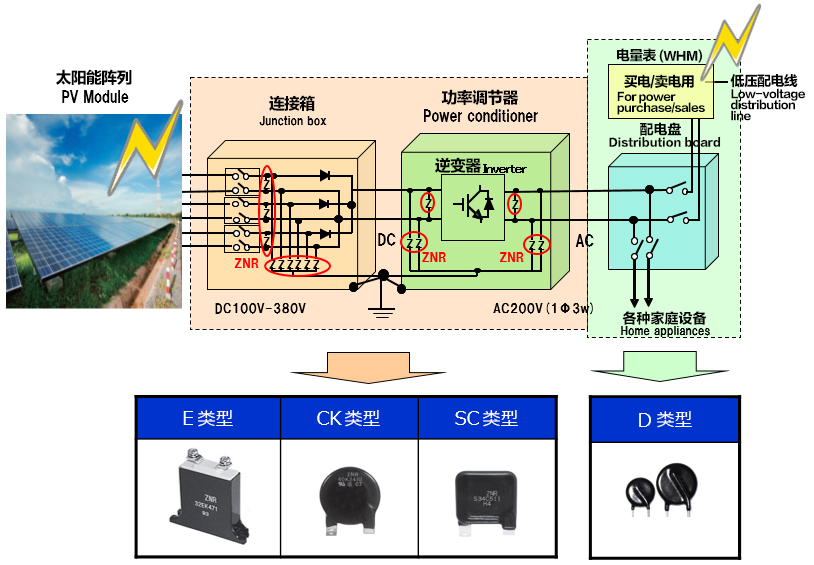

应用例-2 太阳能发电系统

太陽光発電システム 太阳能发电系统 images

↑Back to top

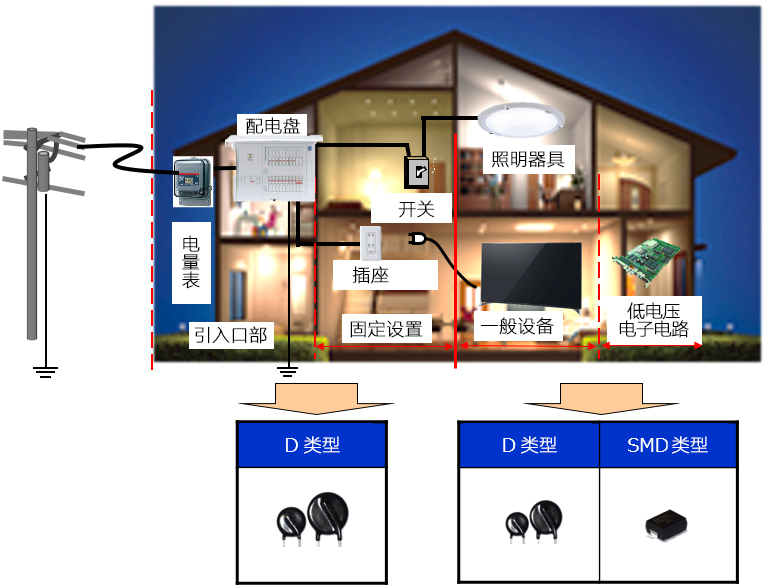

应用例-3 住宅设置、家用电子设备

住宅設置、家庭用電子機器 住宅设置、家用电子设备 images

↑Back to top

应用例-4 车载ECU

各種ECUへの使用例 车载ECU 应用例 images
抑制メカニズムimages

・交流发电机发电时,如果电池线断线,则将产生抛负载电涌
→将电涌引至GND中,保护ECU
