电阻器的色码｜彻底解说读取方法、计算方式与记忆技巧！
2025-10-24
松下机电株式会社在电阻器制造领域拥有90多年的历史。1933年，秉承松下幸之助“优质产品源于优质零部件”的理念，公司开始生产用于无线电接收机的碳膜电阻器。自此以来，累计出货超过2万亿个电阻器，支撑了全球电子设备的发展。
如今，表面贴装型（SMD）电阻器已成为主流，带色码的电阻器已停止生产。但是，电阻器的色码作为电子工程学的基础知识，在教育现场和技术人员之间仍然发挥着重要作用。
本文将详细讲解电阻器色码的读法、含义、与国际标准（IEC 60062）的关系以及在设计中的应用。
1. 什么是色码？电阻器带颜色的原因
电子电路设计与维修中不可或缺的“电阻器”。其表面绘制的色带（色码）是表示电阻值与容差的重要信息。
电阻器的色码是直观表示电阻值的国际标准方式，符合IEC 60062标准。特别是小型电阻器上印刷数值的空间有限，因此采用以色带表示数值的方法。
这些色带从左到右依次表示“有效数字”“乘数”“误差”“温度系数”等信息。
2. 色码的读法
电阻器的色码主要包括“4环型”、“5环型”、“6环型”三种类型。下面将根据颜色与数值的对应表讲解每种类型的读法。

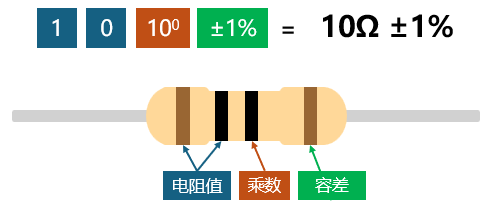

- 第１～2环：电阻值的数字
- 第3环：乘数（10的几次方）
- 第4环：容差（±百分之几）

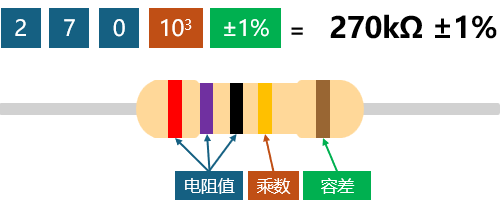

- 前3环：电阻值的数字
- 第4环：乘数
- 第5环：容差
多用于高精度电阻器，适合工业用途。
- 前3环：电阻值的数字
- 第4环：乘数
- 第5环：容差
- 第6环：温度系数（ppm/K）
除了5环信息外，还表示电阻值随温度的变化量。温度系数越小，抗温度变化能力越强，适用于精密测量仪器和传感器电路。
ppm是parts per million（百万分之一）的缩写。譬如，100ppm/K表示温度每变化100℃，电阻值会产生1%的波动。
| Color | Digit | Multiplier | Tolerance | T.C.R |
|---|---|---|---|---|
| Black | 0 | ×100 | - | 250ppm/K |
| Brown | 1 | ×101 | ±1% | 100ppm/K |
| Red | 2 | ×102 | ±2% | 50ppm/K |
| Orange | 3 | ×103 | - | 15ppm/K |
| Yellow | 4 | ×104 | - | 25ppm/K |
| Green | 5 | ×105 | ±0.5% | 20ppm/K |
| Blue | 6 | ×106 | ±0.25% | 10ppm/K |
| Violet | 7 | ×107 | ±0.1% | 5ppm/K |
| Gray | 8 | ×108 | ±0.05% | 1ppm/K |
| White | 9 | ×109 | - | - |
| Gold | - | ×10-1 | ±5% | - |
| Silver | - | ×10-2 | ±10% | - |
| None | - | - | ±20% | - |
3. 电阻器方向的辨别方法
带金色或银色色带时
由于金色或银色色带表示容差，因此是最后一个色带，故将有金色或银色的一端置于右端，自左向右读取为正确方向。
没有金色或银色色带时（如高精度电阻器等）
一般来说，色带间距较宽的一端为右端。此外，以使最靠近端部的色带位于左端的方式予以配置。
4. 理解色码，选择最合适的电阻器
电阻器色码是电子电路设计的基础。正确读取色码可以确保电路的安全性和性能。
本公司的产品线提供高可靠、高性能的芯片电阻器。
在因量产化或小型化等需求，考虑从引线电阻器替换为芯片电阻器时，敬请垂询洽商。
