薄膜电阻器与厚膜电阻器深度对比:性能、应用与选型指南

薄膜电阻器与厚膜电阻器深度对比:性能、应用与选型指南

2026-2-20

imageThin Film vs. Thick Film Resistors: An Engineer’s Complete Guide

1. 概要

电子设备设计中,电阻器的选型是影响其性能和可靠性的关键因素。其中,“薄膜电阻器”和“厚膜电阻器”作为两大主流类型,各自拥有独特的特性。本文将系统梳理两者的特点与差异,并提供针对不同应用场景的选型指导。 核心选型原则可总结如下:

  • 若追求高精度,则优选薄膜电阻器。
  • 若重视成本与环境耐受性,则优选厚膜电阻器。 掌握这些原则,将助您做出最优化、最适合的产品选择。

2. 薄膜电阻器的基础与特点

薄膜电阻器是在陶瓷基板上,通过真空蒸镀或溅射等工艺形成金属薄膜(如镍铬合金),再利用激光修调技术,将其电阻值精确微调至所需水平的器件。

主要特点:
  • 高精度(窄公差):通常可达到 ±0.1%至±1% 的等级。
  • 低TCR(温度系数):范围大约在±5至±25 ppm/°C。
  • 低噪声:金属薄膜的均匀导电路径有效降低了闪烁噪声。
  • 长期稳定性高:阻值漂移小,有助于延长校准周期,提升设备运行稳定性。
  • 利于小型化设计:薄膜厚度和图案精度易于精细控制。

薄膜电阻器广泛应用于测试测量设备、精密控制电路等对精度要求较高的领域。由于其阻值受温度变化影响小,能够长期保持稳定的性能。

3. 厚膜电阻器的基础与特点

厚膜电阻器通过在陶瓷基板上丝网印刷电阻浆料,并经高温烧结形成导

主要特点:
  • 低成本,适合大规模生产
  • 环境耐受性高(湿度・机械应力)
    ※硫黄环境中建议使用抗硫化等级产品(详见 FAQ
  • 同尺寸下耐电压往往更高
  • 容差较宽:一般为 ±1% ~ ±5%
  • 脉冲耐量强:在突入或浪涌用途中表现优秀

厚膜电阻器在家电与工业设备等无需高精度而重视耐久性与成本的领域广泛使用。

4. 薄膜电阻器与厚膜电阻器的差异

理解两者差异对于选择最佳器件至关重要。

薄膜:
  • 金属薄膜经蒸镀/溅射形成
  • 图案与膜厚可在纳米级精细控制
厚膜:
  • 电阻浆料印刷+烧结
  • 在成本与量产性上具有优势
  • 厚度在微米级

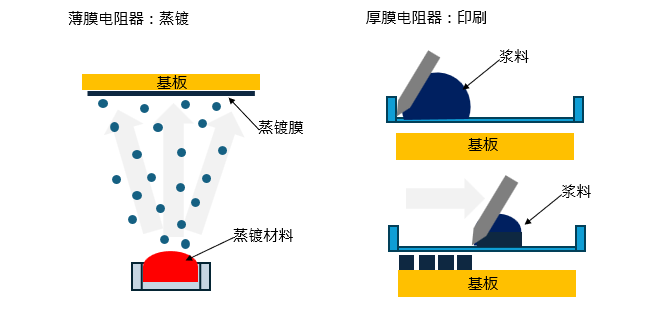

图1:制造流程示意
图1:制造流程示意
阻值与膜厚的关系
  • 阻值取决于
    抵抗値取决于材料的电阻率(ρ)、膜的长度(L)、宽度(W)和厚度(t)

    R = ρ · L
    W·t
  • 薄膜可精细控制“厚度 t”并结合激光修调,因此更容易实现狭容差 → 高精度
  • 厚膜因印刷与烧结过程中会产生收缩、粒子分布差,被引入变动 → TCR 与容差往往较大
均匀性、修调性、材料因素
薄膜
  • 膜的晶体性、密度、组成均匀
    → 噪声低、TCR 小
    → 激光修调槽微细,修调精度高
厚膜
  • 受玻璃相或粒界影响
    → TCR 较大
    → 修调时可能受应力・裂纹影响

结论:
“薄膜更易实现高精度”源于其膜厚控制精细、结构均一、温度特性稳定。

性能比較
特性 薄膜电阻器 厚膜电阻器
精度(容差) ◎(±0.1%~±1%) △(±1%~±5%)
温度系数(TCR) ◎(±5~±25 ppm/°C) △(±100~±300 ppm/°C)
噪声 ◎(低噪声) ◯(一般用途足够)
环境耐受性 良好 非常良好
耐电压 良好 同尺寸下更高
成本

※本表为一般性说明,实际性能因厂商・系列而异,请参考各厂商正式规格。

5. 按应用场景选择指南

5-1. 高精度应用采用薄膜电阻器

在测量设备和精密控制电路中,抵抗值的稳定性和精度非常重要。薄膜电阻器的允许差值较小,且对温度变化具有较强的抗干扰能力,非常适合这些用途

5-2. 成本优先的应用采用厚膜电阻器

在家用电器和工业设备中,耐久性和成本的平衡非常关键。厚膜电阻器具有抗冲击和湿度的能力,能够长时间保持稳定的性能,广泛应用于一般用途。

5-3. 产品选型的要点与总结

  • 重视精度和温度稳定性 → 薄膜电阻器
  • 重视成本和环境耐受性 → 厚膜电阻器
  • 需要承受高电压 → 厚膜电阻器

根据用途进行选择,优化设计方案。

总结

薄膜电阻器适合高精度与高可靠性的电子设备;
厚膜电阻器适合强调成本效率与环境耐受性的工业用途。
理解两者差异并选择最符合目标的产品,可最大化性能与可靠性。

Panasonic 的 “超高精度厚膜电阻器(ERJPC 系列)”
在厚膜结构下实现了薄膜级的高精度。详情请访问官方网站。

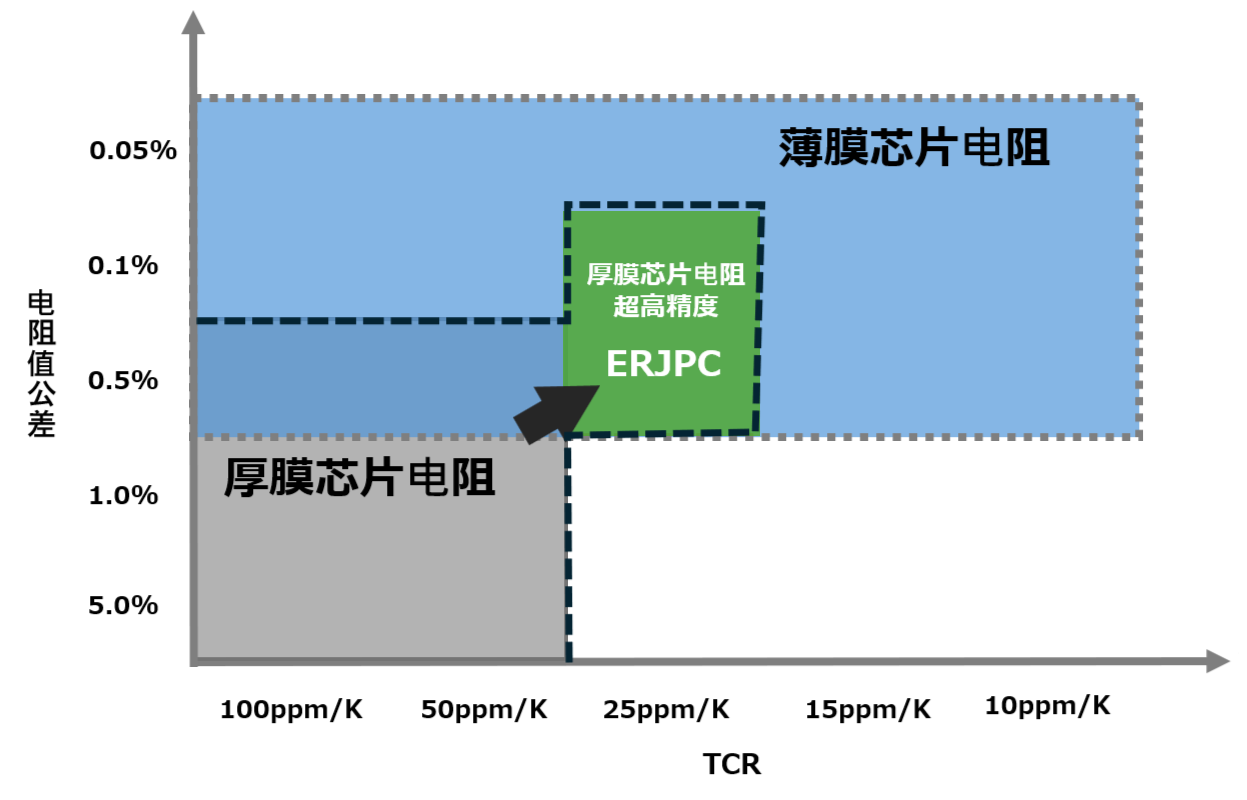

ERJPCグラフ

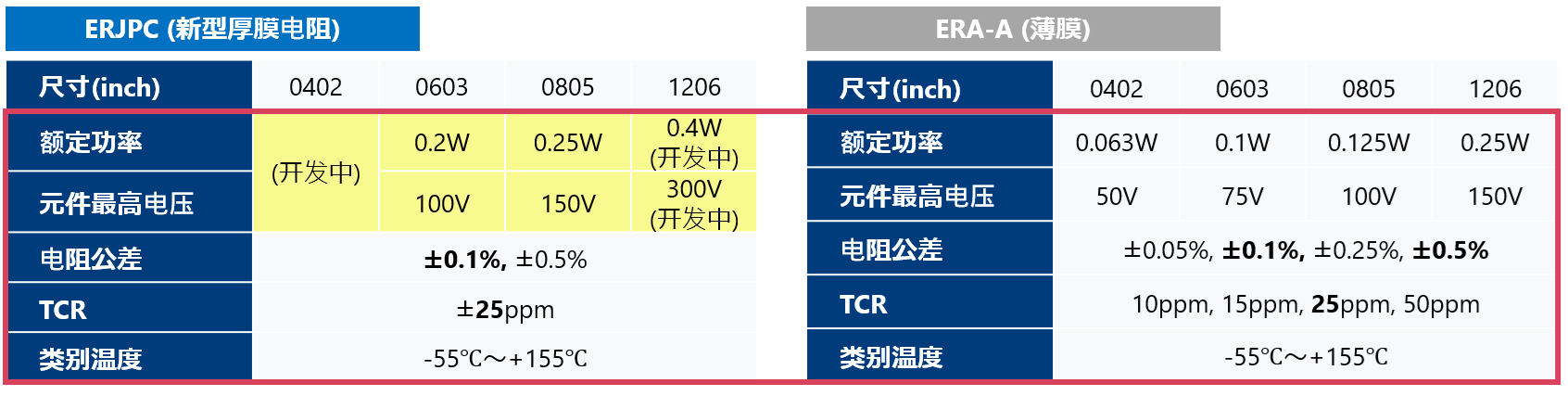

ERJPC(新厚膜)とERA-A(薄膜)の比較表

6. 薄膜电阻器与厚膜电阻器常见问题(FAQ)

  • Q1. 薄膜与厚膜电阻器的最大差异是什么?
    A: 制造工艺导致精度、TCR、噪声、成本、耐环境性的取舍不同。
    薄膜 → 高精度、低噪声
    厚膜 → 低成本、高耐环境性、高耐电压
  • Q2. 噪声有什么差异?
    A:薄膜 → 低噪声,适合处理微小信号
    厚膜 → 对一般数字用途和分压用途已足够
  • Q3. 相同尺寸下哪种耐电压更高?
    A:厚膜电阻器的耐压通常更高。在处理高电压或大功率的电路设计中,厚膜电阻器的可选范围更广。
  • Q4. 长期稳定性如何?
    A: 薄膜 → 漂移小,长期稳定
    厚膜 → 选择合适等级也可长期运用
  • Q5. 成本比较如何?
    A:一般为
    薄膜 > 厚膜
    但若薄膜能减少校准或补偿、器件数量,则总体成本可能反而更低。
  • Q6. 能否用厚膜替代薄膜?
    A:若设计要求(容差、TCR、噪声、耐电压、脉冲耐量)满足,即可替代。
    松下(Panasonic)的“超高精度厚膜电阻器(ERJPC系列)”,在采用厚膜结构的同时,实现了可媲美薄膜电阻器的超高精度。详情请参阅此处
  • Q7. 脉冲耐量如何?
    A:一般而言,厚膜具有优势。厚膜由于印刷结构的特性,在能量分散和热扩散方面表现更强,设计上更容易耐受突入电流和浪涌。薄膜由于精密膜的修整槽可能成为局部发热的起点,因此需要严格遵守浪涌规范(如:IEC 61000-4-5)以及数据手册中的脉冲定格。特别需要注意的是,短脉冲(μs)和长脉冲(ms及以上)的允许能量不同。
  • Q8. 是否需要硫化对策?
    A:含银(Ag)的电极系会与硫(S)反应生成硫化银,导致阻值变化或开路不良。在工业现场、轮胎周边、橡胶成型、温泉、火山气体、食品加工(硫化合物)等环境中,应选择厚膜的“耐硫化类型”(无银/屏障层强化/特殊涂层)。薄膜电阻器多采用镍系合金电极,在相对有利的情况下,但在极端硫化环境中仍需进行评估。建议确认各厂家关于耐硫化的试验数据(例如ASTM B809或符合JIS标准的试验数据)。
    Panasonic 亦提供具备特殊结构的高耐久・高可靠性薄膜芯片电阻器。
    详情请参阅官方网站
