支持USB Type-C大功率供电超低高度的“导电性聚合物钽固体电解电容器 (POSCAP)”实现产品化

1-1. 3mm的超低高度^*1，同时实现支持USB Type-C大功率供电的超高耐压和大容量^*2

为了以低高度实现USB-PD 3.1标准电源所需的电容器特性，必须同时满足存在互斥关系的大容量化和高耐压化。要实现大容量化，需要使用大容量钽粉末作为电极材料，但大容量钽粉末的颗粒尺寸小，难以进行成型加工，因此在稳定生产方面存在课题。

此外，要实现高耐压化，在电极表面形成均匀的介电膜至关重要，但使用大容量钽粉末材料的电极中，其内部的细孔非常小，因此存在介电氧化膜容易产生缺陷的课题。

我公司新开发了一种能使大容量钽粉末以均匀密度成型的先进成型技术，还为确保无缺陷均匀成膜而对成膜工艺进行优化，成功开发出了满足USB Type C高功率供电要求的超高耐压、大容量的超低高度（3mm）产品。

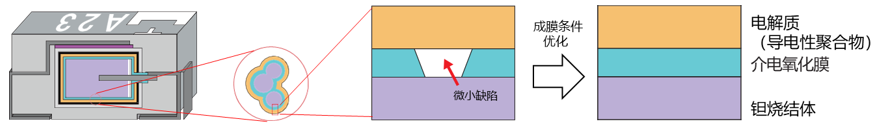

図　POSCAP截面图与电极体内部放大图

1-2. 新增支持USB-PD 3.1的50V、63V型号

在此之前，我公司的导电性聚合物钽固体电解电容器的耐压最大为35V，尚无适用于USB-PD 3.1所扩展的36V (180W)/48V (240W) 规格的产品型号。此次新推出50V/63V两款超高耐压型号，以3mm的超低高度实现了22μF以上的大容量。可根据用途和设备规格选用。

额定电压	35V产品
型号	35TQT56M
静电容量[μF]	56
额定纹波电流[mArms]	1200
ESR[mΩ]	100
尺寸*4[mm]	L7.3 x W4.3 x H1.4

50V产品*3	63V产品*3
50TQT33M	63TQT22M
33	22
1200	990
100	150
L7.3 x W4.3 x H2.8	L7.3 x W4.3 x H2.8

*3 350TQT33M”、“63TQT22M”预定从2025年12月开始量产
*4 产品尺寸公差　长(L) ±0.3mm、宽(W) ±0.2mm、高(H) ±0.2ｍｍ

品编号名单

»

数据表

»

1-3. 通过低高度设计为削减使用材料和环境减负做出贡献

与行业标准尺寸^*5相比，可减少25％的体积，为削减使用材料和环境减负做出贡献。
