  • OS-CON 采用高电导导电性聚合物,更大程度地降低了等效串联电阻(ESR)及提高了削除纹波能力和频率特性。同时通过固体电解质实现的电容器的固体化还带来了ESR稳定的温度特性及长寿命。

最新信息

为电路设计提供有用的信息

PANASONIC DEVICE NEWS

特点

等效串联电阻(ESR)小的电容器。
・ 阻抗频率特性基本上达到了最圆满的值。适用于消除纹波噪声,峰值噪声,数码噪声, 静电噪声以及音响设备等噪声的去藕电容器。
・ 允许通过的纹波电流多,适用于小形化设备转换电流平滑电容器。
・ 可快速放电。适合用于高速大电流电路中的保护电容器。
  等效串联电阻(ESR)不受温度的影响
  适合于低温(0°C以下)规格的设备。
长寿命
在85°C的工作环境中,寿命可望高达50,000小时。(SH系列) 适合于长期使用的产业设备等。

↑Back to top

聚合物电容特点一览表

  • 耐压 vs. 容量
    OS-con耐压 vs. 容量
  • ESR vs. 容量
    OS-con ESR vs. 容量
特性条件
  耐压(V.DC) 容量(μF) ESR(mΩ) 纹波电流*
(A r.m.s.)
SP-Cap 2-35 10-560 3-40 3.2-10.2
POSCAP 2-35 2.7-1500 5-400 0.36-6.1
OS-CON 2-100 3.3-2700 5-260 0.66-7.2
Hybrid 25-80 10-560 11-120 0.5-4.0

* OS-CON : 环境温度105°C时

贴装,环境条件
  高度(mm) 贴装面积(mm2) 耐久性(Max)
(外加电压)
高温高湿(Max)
(外加电压)
SP-Cap 1-1.9 31.4 125°C1000h ---
POSCAP 0.9-3.8 2.5-31.4 125°C1000h ---
OS-CON 5-13 18.5-106 125°C2000h 85°C85%1000h
Hybrid 5.8-10.2 33.6-106 150°C1000h
145°C2000h
85°C85%2000h
▲矢印
OS-CON
OS-CON面実装形
OS-CON径向引线型

适合用需要高电压/高容量的用途

↑Back to top

主要使用用途

OS-CON的使用范围是广泛,不只是发挥聚合物的特点 ( 低ESR等 ) 因为主要特长是大容量和高纹波,所以会选用在下列用途

・需要高电压的用途
LED背光灯的电源输出,产业机器,医疗器等

・需要大容量的用途
服务器,基站的DC-DC转换器输出部分

・需要纹波的用途
服务器,基站的DC-DC转换器输入部分

OS-CON主要使用用途

↑Back to top

使用案例

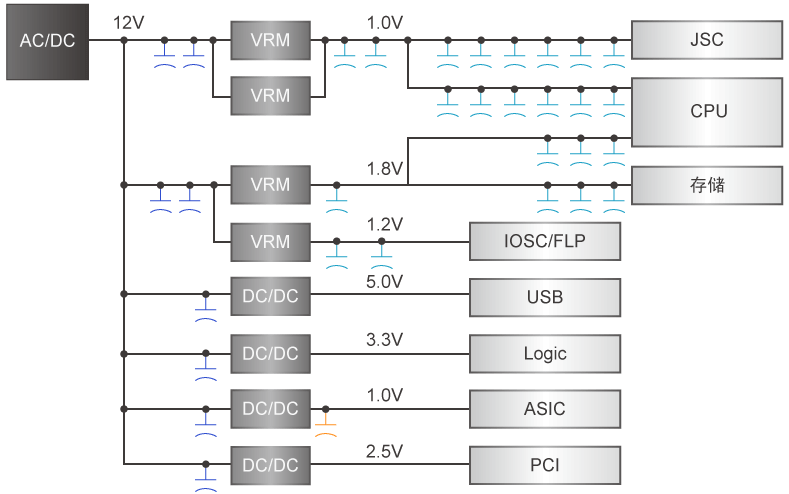

■ 服务器

OS-CON 使用案例 服务器
OS-CON
品番 单机用量
16SVPC150M 8
4SVPC1200M 1
2R5SVPC2700M 23
