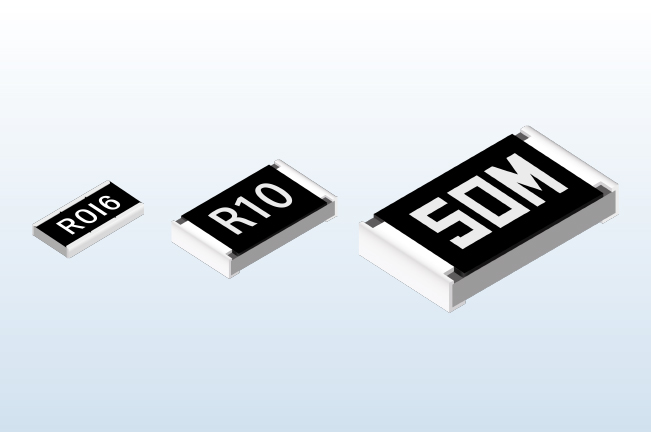

电流检测用贴片电阻

请事先务必阅读注意事项
放大
电阻器用于过电流和电池残量检测
电阻器产品线从1mΩ起
金属板型和长边电极型电阻对应大功率用途

最新信息

* 使用前请仔细阅读。

什么是电流检测电阻?

电流检测电阻器是,以串联方式插入电流路径中,用来根据欧姆定律从所产生的电压下降来测量电流值而使用的电阻器的通称。电阻值越高,电压下降就越大,同时损耗增加,发热也会增大,因而通常使用1Ω以下的低电阻值的电阻器。

在电子设备上为实现高性能化,提高安全性,推进节能化时,检测电路内的电流并进行控制是非常重要的。电流检测电阻器,是为了以最小限度的电力损耗来将电路的电流转换为电压而使用的零部件。用途包括多种,下面列出主要的3种用途。
電流検出 current sensing  images

过电流检测

系在因故障和过负荷等异常大的电流流向了电路时,用来采取使得电路动作停止等措施的电流检测。

电流控制

包括用来控制DC/DC转换器的最大输出电流的电感器的峰值电流检测,用来驱动三相马达的相位检测,用来进行时间控制的电流检测等。

电流管理

智能手机和电动汽车等二次电池驱动设备的电流管理(电池剩余量检测等)。

松下产品的特点

松下电器积极致力于电流检测芯片电阻器的开发,以便对应电子设备的大电流化引起的发热。为了抑制发热和损耗,我们在推进“低电阻化”和“散热性能的提高”。同时,我们还设法“提高温度系数 ( TCR ) ”,以便即使温度发生了变化也能够将电阻值的变动维持在最小限度内。

低电阻化

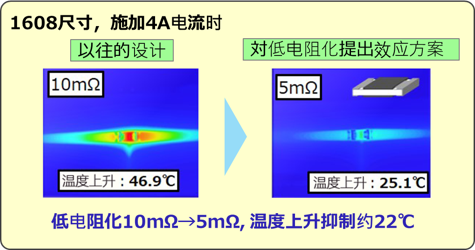

电阻器的发热依赖于损耗 ( I2R ) 。因此,通过降低电阻值,就可减少发热。右图列出了在让4A的电流流过时电阻值引起的发热的差异。譬如,通过将10mΩ的电阻器减低至2.5mΩ,就可以使得发热减少33°C。

松下电器长期以来一直致力于开发电阻值低的电流检测芯片电阻器,并提出通过使用这种新开发的电阻器来减少电阻器发热的方案。这项具体措施包括以下内容。
低抵抗化 Lower resistance 低电阻化 images
厚膜类型>
  • 通过在电路板的两面形成电阻体的构造、和将产品形状做成长边形状来实现低电阻化。
  • 将电阻体材料从AgPd变更为电阻率值低的CuNi类材料。
金属板类型>
  • 根据在电路板上印刷电阻体膏料的构造,开发将金属板/箔作为电阻体来使用的构造。由此,可以使得电阻体厚度增大,从而将产品阵容扩大到以往的印刷构造下未能实现的5mΩ以下的电阻值范围。

温度系数 ( TCR ) 的提高

精度高的电流测量,如果电阻器的温度系数小,即使电阻器的温度发生变动,电阻值的变动也少,并可维持高精度。因此,譬如可减少便携式设备的电池剩余量数据的误差,通过细致入微的控制和管理,可延长利用电池时的设备运转时间。

但是,前面提到的“低电阻化”与“温度系数”具有相反的关系,曾面临如果降低电阻值温度系数就会恶化,精度也会恶化的课题。
松下电器通过进行电阻体和端子电极材料的改良等努力,克服了这个课题,实现了低电阻下低温度系数的电流检测芯片电阻器的商品化。

低TCR化 images

↑Page top

电流检测用电阻器的用途

通过蓄电池驱动的移动设备的进步,使能源使用量增加,必须检测电路内的电流量。
电流检测电阻器是将电力损失控制在最小限度,将电路的电流转换成电压来使用的零部件。如下所示,用途很多。

check mark 检测过电流

○检测过电流  ○二次电池的过放电/过充电保护  ○电机的过电流保护

【马达过电流保护电路】
Motor overcurrent protection circuit
【热插拔电路】
Hot swap circuit

check mark 电流控制

○DC-DC转换器  ○变频器电源  ○交流电机的电流控制

【DC-DC转换器电路】
DC-DC converter circuit
【CPU驱动电流控制电路】
CPU driving current control circuit

check mark 电流管理

○便携设备的二次电池驱动设备的电流管理  ○混合动力汽车用二次电池的电流管理

【蓄电池剩余量检测电路】
Remaining battery level detection circuit
【蓄电池充电电路】
Battery charging circuit

↑Page top

应用程序

Panasonic的低电阻电阻器被用于笔记本电脑、手机的电池组、车载和产业领域的电流控制电路等中。
电阻值范围、电力、电阻温度系数(TCR)性能卓越的大范围丰富品种,能够满足顾客的各种要求和用途。

    • 顾客
      • - LCD TV
      • - 数码照相机
      • - 游戏机
      TV image
    • 汽车
      • - 汽车导航
      • - 蓄电池
      • - 各种ECU
      Car navigation systems image
    • 通信设备
      • - 手机
      • - 基站
      Mobile phones image
    • 产业
      • - 产业用机器人
      • - 电机
      Industrial robots image
    • 电脑
      • - 笔记本电脑
      • - 平板电脑
      • - 打印机
      Laptops image
