电阻厚膜化实现。高精度 ±0.1%,TCR ±25 ppm

车载、工业设备、数据服务器等对高精度、低TCR要求越来越高的应用正在不断增加。ERJPC系列以厚膜贴片电阻实现了可媲美传统薄膜电阻的高精度性能,一举解决了耐环境性和功率性能的难题。

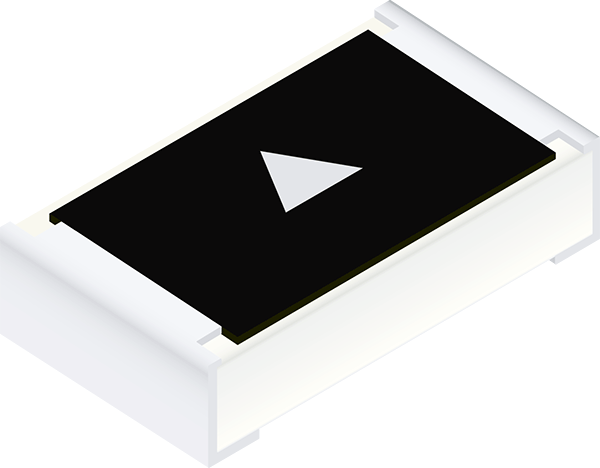

产品概述与特点

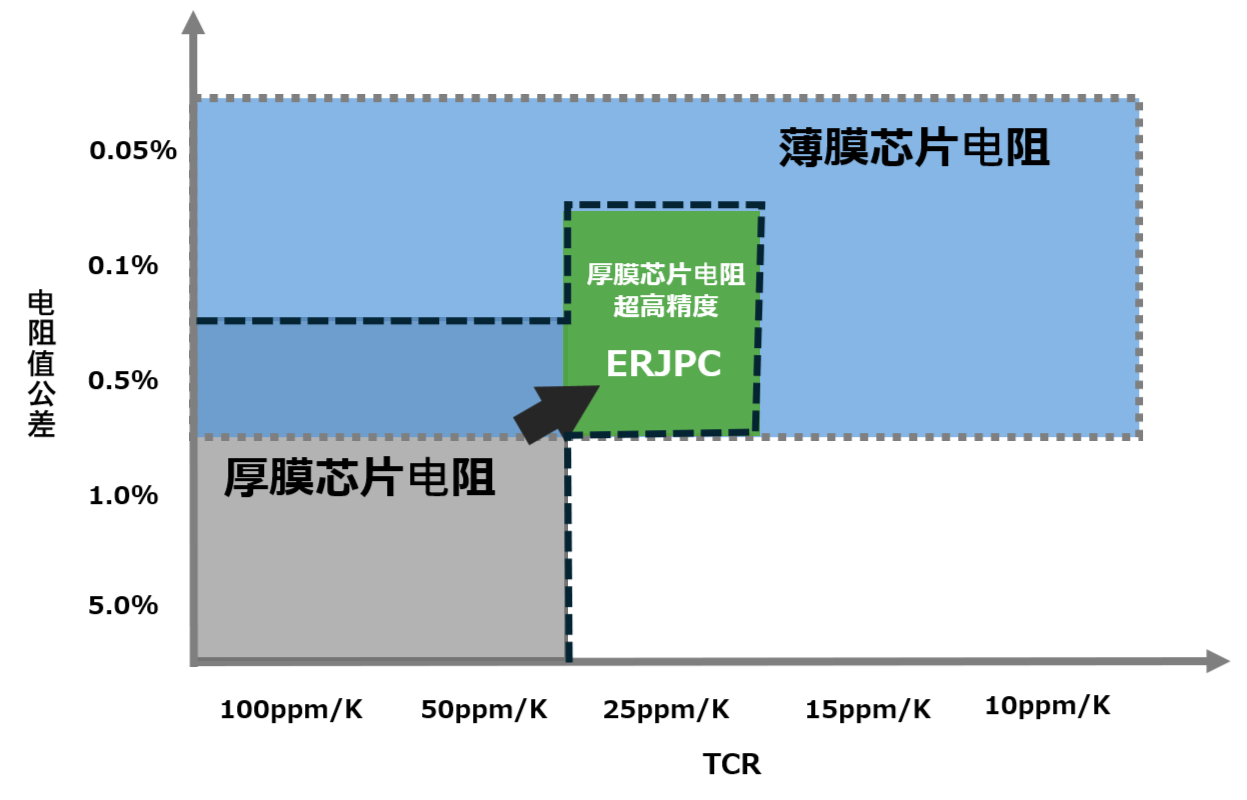

ERJPC系列通过独特的材料和工艺设计,在厚膜电阻的基础上实现了与薄膜电阻同等规格的阻值容差(±0.1%)和电阻温度系数(±25 ppm/K)。

1. 高精度：
   • 实现阻值容差:±0.1%,TCR:±25 ppm/K
   • 提供超越传统高精度厚膜产品的高精度性能
2. 高信頼性：
   • 实现厚膜电阻业界最高水平*的阻值稳定性(各种可靠性测试中阻值变化率±0.2%以下)
   • 对薄膜电阻所不擅长的ESD(静电)和污染物腐蚀具有很强的抵抗力,提供优异的耐环境性
     *2025年11月本公司调查
3. 高功率保证
   与传统薄膜产品相比实现更高的额定功率(例:1608尺寸从0.1W→0.2W)

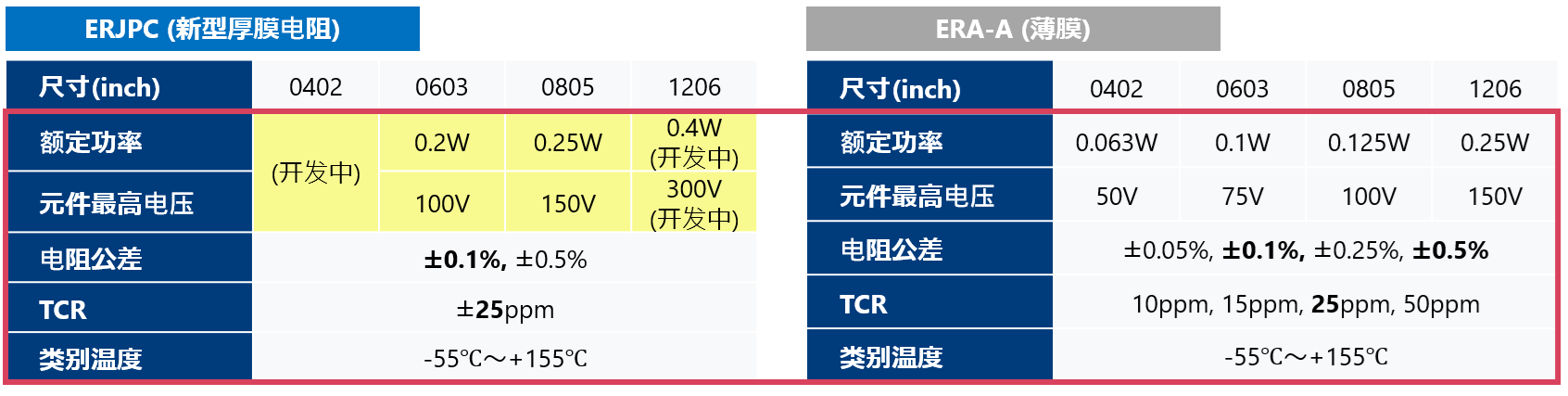

产品阵容与规格

• 尺寸： 1005, 0402, 0603, 0805, 1206(inch)
• 额定功率：0.20W (0603), 0.25W (0805), 0.40W (1206)
  *1005尺寸目前正在开发中

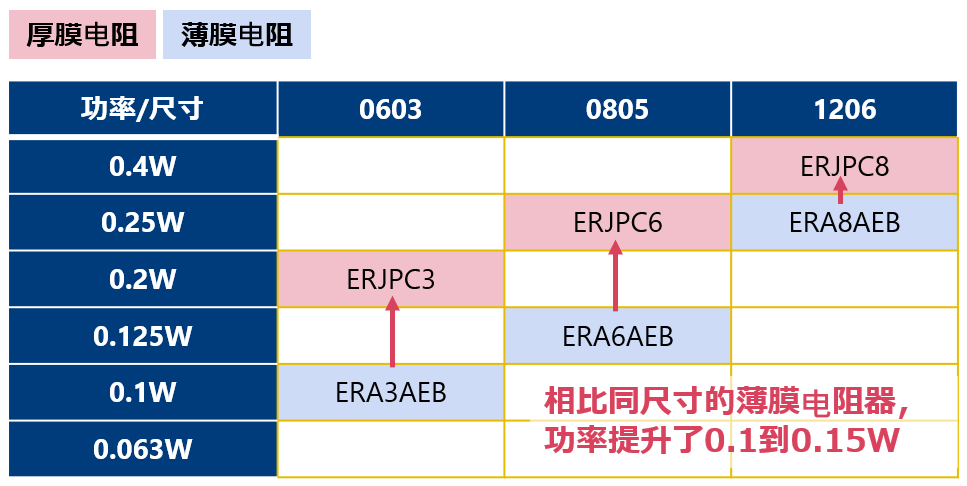

与传统薄膜电阻的功率比较

通过将薄膜电阻替换为相同尺寸的厚膜电阻,可以对应更高的功率。

应用电路示例

可靠性与环境考量

下载资料
