UPS是当发生停电或电压不稳定时，通过电池暂时供电，确保计算机等设备能够继续安全运行的装置。在此过程中，UPS用薄膜电容器作为输入滤波器、缓冲电路、平滑电路和输出滤波器使用。我们将在本文中介绍UPS的一般电路以及构成的电子元件。

UPS用薄膜电容器是什么

不间断电源装置（UPS: Uninterruptible Power Supply）是在发生停电或电压变动时，暂时提供稳定的电力，以保护设备并确保其正常运行的装置。UPS用薄膜电容器具有高耐压性和优异的温度特性，提供长寿命和高可靠性。本公司的薄膜电容器通过高可靠性设计和在使用寿命末期的高安全性设计，能够在UPS的严苛环境下也发挥稳定的性能。它在电压稳定、噪声去除、电能储存等方面发挥作用，对提高设备（UPS）的可靠性和安全性做出贡献。

关于市场和趋势

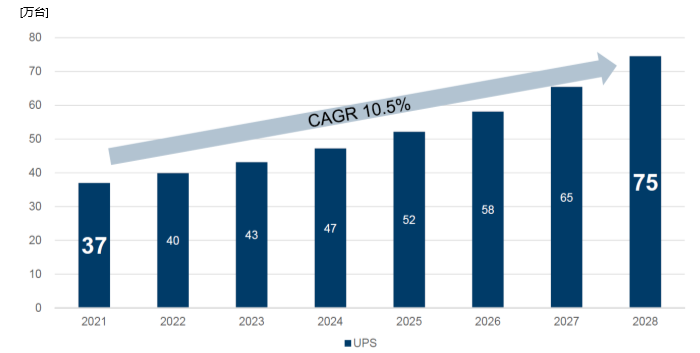

随着云计算、AI（人工智能）、IoT（物联网）等数字技术的快速普及，预计数据中心将进一步增加。因此，有必要扩建或新建数据中心，以处理大量数据并确保存储。数据中心作为各种社会系统的基础设施，其重要性不断增加，对高可用性提出了更高要求。近来，由于地震、雷击等自然灾害频发，UPS的需求也随之增加，以确保在这些情况下能够稳定地为数据中心供电。

关于UPS的电路构成

UPS用薄膜电容器用于以下用途。

用途	作用
输入滤波器	用于UPS的电源输入部分，去除来自外部的电气噪声。由此来确保UPS内的电子设备稳定运行。
缓冲电路	抑制电源电路中开关开启/关闭时产生的过电压和尖峰电压。由此来保护电路，防止故障。
平滑电路	将电流转换为平滑的直流电。由此来确保UPS输出的电力稳定，连接的设备能够安全运行。
输出滤波器	降低噪声和纹波，将对负载设备的影响控制在最小限度内。

UPS按输出容量（～15kW、～250kW）区分的电路示例，以及按用途区分的本公司薄膜电容器的推荐系列和特点如下所示。

■UPS输出容量：～15kW

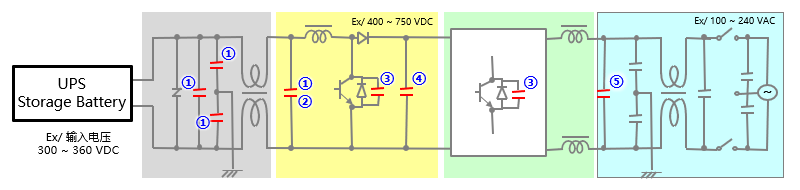

电路示例

按用途区分的推荐电容器

用途	① 输入滤波器	② 输入滤波器	③ 缓冲电路	④ 平滑电路	⑤ 输出滤波器
系列名称	EZPE EZPV	ECWFA ECWFE ECWFG	ECWFA ECWFE ECWFG	EZPE EZPV	EZPQ
额定电圧	450-1300 Vdc	250-1100 Vdc	250-1100 Vdc	450-1300 Vdc	250-600 Vac
静电容量范围	10μF - 140μF	0.1μF - 12μF	0.1μF - 12μF	10μF - 140μF	1μF-36μF
外观	Film ( PP )	Film ( PP )	Film ( PP )	Film ( PP )	Film ( PP )
特点	高安全性（带有保护装置）长寿命(≧100 kh) （vs 电场 Cap.10kh）高耐湿性（85℃85%:仅限EZPV）	高安全性（带有保护装置）高耐湿性 (60℃95% or 85℃85%)	高安全性（带有保护装置）高耐湿性 (60℃95% or 85℃85%)	高安全性（带有保护装置）长寿命(≧100 kh) （vs 电场 Cap.10kh）高耐湿性（85℃85%:仅限EZPV）	高安全性（带有保护装置）高耐湿性（60℃95%）

■UPS输出容量：～250kW

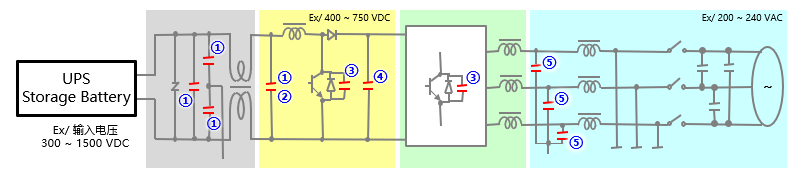

电路示例

按用途区分的推荐电容器

用途	① 输入滤波器	② 输入滤波器	③ 缓冲电路	④ 平滑电路	⑤ 输出滤波器
系列名称	EZPE EZPV	ECWFA ECWFE ECWFG	ECWFA ECWFE ECWFG	EZPE EZPV	EZPQ
额定电圧	450-1300 Vdc	250-1100 Vdc	250-1100 Vdc	450-1300 Vdc	250-600 Vac
静电容量范围	10μF - 140μF	0.1μF - 12μF	0.1μF - 12μF	10μF - 140μF	1μF-36μF
外观	Film ( PP )	Film ( PP )	Film ( PP )	Film ( PP )	Film ( PP )
特点	高安全性（带有保护装置）长寿命(≧100 kh) （vs 电场 Cap.10kh）高耐湿性（85℃85%:仅限EZPV）	高安全性（带有保护装置）高耐湿性 (60℃95% or 85℃85%)	高安全性（带有保护装置）高耐湿性 (60℃95% or 85℃85%)	高安全性（带有保护装置）长寿命(≧100 kh) （vs 电场 Cap.10kh）高耐湿性（85℃85%:仅限EZPV）	高安全性（带有保护装置）高耐湿性（60℃95%）

总结

UPS是在发生停电或电压变动时，暂时提供稳定电力，用来保护设备的装置。用于UPS的薄膜电容器在噪声去除和电压稳定化等方面发挥作用。今后，随着云技术和数据中心的发展，UPS的需求将增加，UPS用薄膜电容器的重要性也将随之提升。本公司的薄膜电容器通过高可靠性设计和使用寿命末期的高安全性设计，对提高设备（UPS）的可靠性和安全性做出贡献。
