薄膜电容器(电子机器用)

放大
Panasonic的电子机器用薄膜电容器备有丰富的产品阵容，其中包括径向引线型的中压/高压和高频用、电源噪声预防用（安全标准认证品）、表面实装型的低压/中压用。此外，Panasonic还利用先进的技术，积极致力于小型化、高安全化和高性能化。

最新信息

径向引线型

特点

ラジアルリード形写真,径向引线型picture,Radial lead type picture

实现了小型化和高安全性的径向引线型薄膜电容器
(ECWFA, ECWFD, ECWFE, ECQUA)

高压、高频用和对应安全标准认证品的径向引线型薄膜电容器，通过Panasonic特定的蒸镀图案技术，将蒸镀膜进行单元分割，在各单元中设有保险丝部分。在因过电流等发生局部破坏时，只有１个单元的保险丝部被熔断，整个电容器将会维持功能。此外，由于使用薄膜，不仅实现了高安全性，同时还实现了小型化。

内部电极结构

各单元具有保险丝部分

Construction of inner electrodes

保险丝功能的动作

一旦发生绝缘破坏，该单元部分的保险丝部分就会因短路电流而被切断。破坏部分的单元会成为开路状态，电容器维持功能。保险丝功能的动作

Operation of fuse function

AC升压破坏比较试验

Panasonic的薄膜电容器，是在短路模式下不易导致破坏（冒烟、起火）的产品。

AC step-up breakdown comparison test

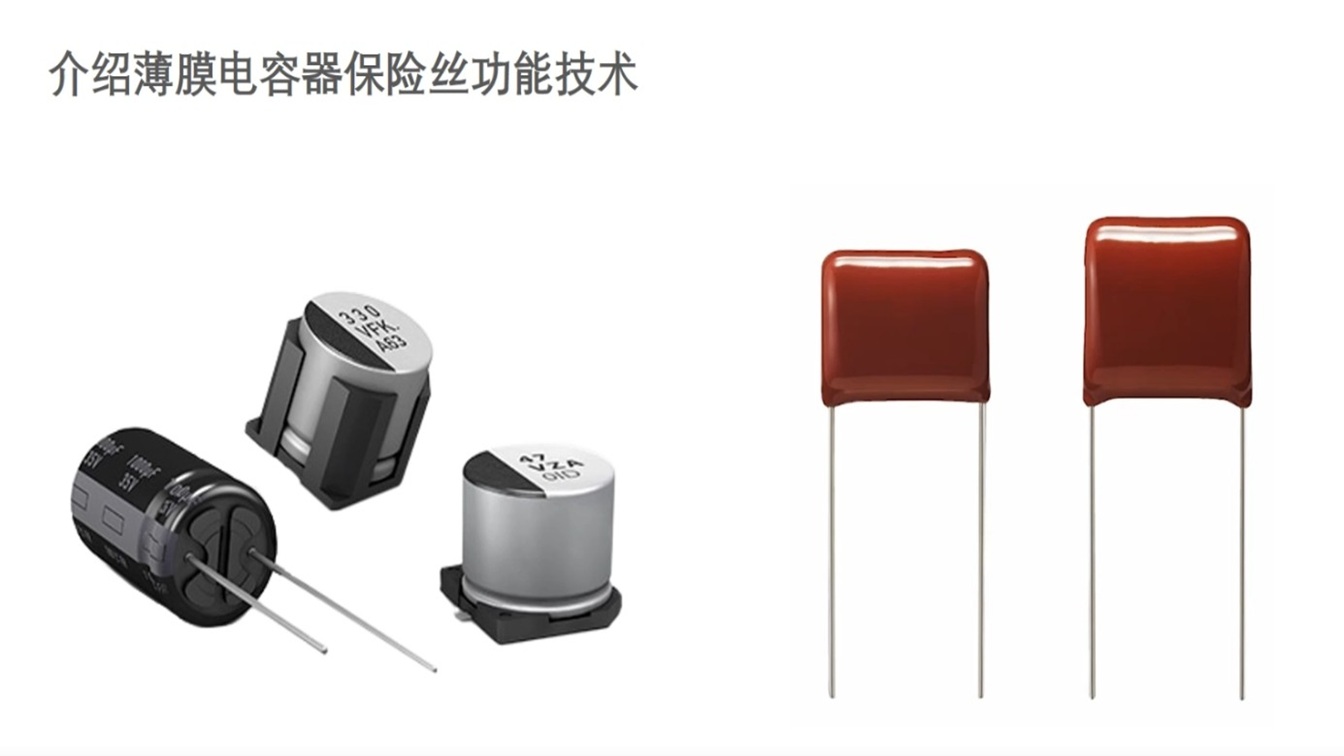

介绍薄膜电容器保险丝功能技术 | Panasonic

在本视频中，我们将介绍松下薄膜电容器中使用的保险丝功能技术。

应用案例

Film capacitor for power supplies circuit

应用案例 ① 杂音防止 ( X ) ② 杂音防止 ( Y ) ③ PFC/平滑 ④ 缓冲 ⑤ 共振
Panasonic
产品名		 ECQUA
275 VAC (max310V)
0.1 μF to 4.7 μF		 ECQUB
300VAC
0.001μF to 0.0068 μF 		ECWFA
ECWFD
250 to 630 VDC
0.047 μF to 6.8 μF		 ECWFA
ECWFD
250 to 630 VDC
0.047 μF to 6.8 μF		 ECWHA
800…1600 VDC
0.001 μF to 0.047 μF
外 观 ( 介电质 ) ECQUA
Film (PP)		 ECQUL
Film ( PP ) 		ECWFA
Film (PP)		 ECWFA
Film (PP)		 ECWHA
Film (PP)
特长 ・高安全
(带保安机构)
・海外规格认定 (X2)
・高耐湿 (THB) 		・高安全
(带保安机构)
・海外规格认定 (Y2/X1)
・高耐湿 (THB) 		・高安全
(带保安机构)
・高耐湿 		・高安全
(带保安机构)
・高耐湿 		・高安全
・高电压对应
・高脉冲对应

Film capacitors for solar power conditioner

应用案例 ① 输入滤波 ② 输入滤波 ③ 杂音防止 ( Y ) ④ 缓冲 ⑤ 平滑 ⑥ Output filter ⑦ 杂音防止 ( X )
Panasonic
产品名		 EZPE
450 to 1300 VDC
10 μF to 110 μF
[产业基础设施用]		 ECWFA
ECWFD
250 to 630 VDC
0.047 μF to 6.8 μF		 ECQUB
300VAC
0.001μF to 0.0068 μF 		ECWFA
ECWFD
250 to 630 VDC
0.047 μF to 6.8 μF		 EZPE
450 to 1300 VDC
10 μF to 110 μF
[产业基础设施用]		 EZPQ
250VAC
12 μF to 36 μF
[产业基础设施用]		 ECQUA
275 VAC (max310V)
0.1 μF to 4.7 μF
外 观
( 介电质 ) 		EZPE
Film (PP)		 ECWFA
Film (PP)		 ECQUL
介电质 (PP) 		ECWFA
Film (PP)		 EZPE
Film (PP)		 EZPQ
Film (PP)		 ECQUA
Film (PP)
特长 ・高安全
(带保安机构)
・寿命长(≧100kh)
[Vs. 电解Cap.10kh] 		・高安全
(带保安机构)
・高耐湿 		・高安全
(带保安机构)
・海外规格认定 (Y2/X1)
・高耐湿 (THB) 		・高安全
(带保安机构)
・高耐湿 		・高安全
(带保安机构)
・寿命长(≧100kh)
[Vs. 电解Cap.10kh] 		・高安全
(带保安机构)
・高耐湿 		・高安全
(带保安机构)
・海外规格认定 (X2)
・高耐湿 (THB)

表面贴装型

特点

表面実装形写真,表面贴装型picture,Surface mount type picture

ECPU(A)系列是以塑料材料作为介电质，以真空蒸镀方法形成，可实现超小型和大容量。

一般的薄膜电容器将已经制作好的塑料薄膜作为介电质来使用，而 ECPU(A) 系列则通过以塑料树脂的真空蒸镀方法来形成介电质，使得介电质厚度减少至以往的1/2以下，实现了薄膜化。
由此，相比以往产品，实现了大幅度的小型化和大容量化。

  • ECPU(A) 系列

  • Dielectric material: Plastic resin

    ECPU(A) series

  • 常规产品 [ECHU(X) 系列]

  • Dielectric material: PPS

    Conventional product [ECHU(X) series]

ECHU(X)、ECWU(X)系列，通过电极结构的改良，可改善回流焊时贴片翘起。

小型、轻量部件在回流焊安装时贴片容易翘起，而ECHU(X) 、 ECWU(X) 为了使得贴片不易翘起，采用了外部电极表面积大的构造。
由此，贴片翘起不良率得到了大幅度的改善。

  • ECHU(X) 系列

  • ECHU(X) series image

  • 常规产品 [ECHU(B) 系列]

  • Conventional product [ECHU(B) series] image

ECHU(X)、ECWU(X)系列虽无外装，但可保证THB 500h。

ECHU(X) 、 ECWU(X) 通过采用新蒸镀技术，大幅度提高了内部电极（铝蒸镀膜）对薄膜的粘附力，使得内部电极不易氧化或老化。
由此，虽无外装，但可保证THB(85℃，85%RH，WV，500h)。
