在高耐温，长寿命，低阻抗，高纹波方面拥有业界顶级规格，最适合应用在电子设备的电源电路
适用于从普通电子设备到汽车电子设备的各类应用，并可对应耐振动产品（ø8以上）
Rohs标准 (2011/65/EU)对应，无铅焊对应
最新信息
- 2023-02-01 FKS系列不推荐用于新设计
- 2022-04-18 S,HA,FC,EB,HB(5.5mm max.)系列不推荐用于新设计
- 2021-01-29 实现了FH-V[HF]系列的商品化。
- 2020-03-13 实现了无卤素的新系列的商品化。
- 2020-01-31 实现了FN-V系列的商品化。
- 2019-12-26 应用案例已更新。
- 2019-12-10 FKS-V型号的增加(22个型号)
- 2018-12-20 技术指南已更新。
- 2018-11-27 我们对"铝电解电容器(表面贴装型)"的网页进行了全面更新。
- 2018-09-10 作为设计支持工具，登载了"CAD数据”。
- 2018-04-23 技术指南已更新。
- 2017-12-04 实现了"TP-V中型"系列的商品化。
- 2017-06-06 实现了小型和低阻抗"FKS-V中型"系列的商品化。
- 2017-06-06 FKS-V型号的增加(25个⇒37个型号)
- 2017-04-04 作为设计支持工具，登载了"特性查看器”。
- 2016-10-28 能够下载质量、环境认证(ISO,TS)的登录证。
- 2016-07-24 登载了“其他公司产品参照”。
- 2016-05-31 作为设计支持工具，登载了“工业和汽车用LC滤波器模拟器”。
构造・形状尺寸
【表面贴装型 ( Ｖ形 ) 铝电解电容】
- 构造
另具备耐振构造型
- 一般品
- 耐振动品 (øD ≧8mm)
単位:mm
| 小型 | 尺寸符号 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| B | C | D | D8 | E | F | G | |||
| Sign | D | 4.0 | 5.0 | 6.3 | 6.3 | 8.0 | 8.0 | 10.0 | |
| 尺 寸 符 号 |
D | 4.0 | 5.0 | 6.3 | 6.3 | 8.0 | 8.0 | 10.0 | |
| L | 一般品 | 5.4 / 5.8 | 5.4 / 5.8 | 5.4 / 5.8 | 7.7 | 6.2 | 10.2 | 10.2 | |
| 耐振动品 | - | - | - | - | 6.5 | 10.5 | 10.5 | ||
| A,B | 4.3 | 5.3 | 6.6 | 6.6 | 8.3 | 8.3 | 10.3 | ||
| H | 5.5 max | 6.5 max | 7.8 max | 7.8 max | 9.5 max | 10.0 max | 12.0 max | ||
| 中型 / 大型 | 尺寸符号 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| G13 | G17 | H13 | H16 | J16 | J21 | K16 | K21 | |||
| 尺 寸 符 号 |
D | 10.0 | 10.0 | 12.5 | 12.5 | 16.0 | 16.0 | 18.0 | 18.0 | |
| L | 一般品 | 13.5 | 16.5 | 13.5 | 16.5 | 16.5 | 21.5 | 16.5 | 21.5 | |
| 耐振动品 | - | - | 13.8 | - | 16.8 | - | 16.8 | - | ||
| A,B | 10.3 | 10.3 | 13.5 | 13.5 | 17.0 | 17.0 | 19.0 | 19.0 | ||
| H | 12.0 max | 12.0 max | 15.0 max | 15.0 max | 19.0 max | 19.0 max | 21.0 max | 21.0 max | ||
寿命的计算方法 ( 推算寿命 )
| 项目 | |
|---|---|
| L | 推算寿命时间 at T°C [h] |
| L0 | 保证最高温度上的寿命保证值 [h] |
| T0 | 保证最高温度 [°C] |
| T | 实际使用上的环境温度+额定纹波电流设定时的自己发热 [°C] |

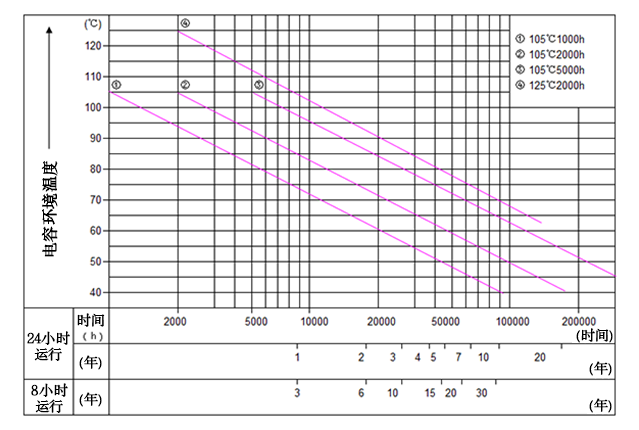

■ 寿命时间简易换算表 ( 参考 )
