铝电解电容器(表面贴装型):类别

系列一览表

体系图

系列一览表

类型 系列 数据表 高温保证 额定电压范围
(V.DC)		 静电容量范围
(μF)		 尺寸 [øxL]
(mm)		 AEC-Q200 特点
TCU TCU
(高温回流焊应对产品) 		Link 125°C/3000h 10～35 220～680 8x10.2～10x10.2 符合
AEC-Q200
  • 小型化 (TP比较)
  • 高温回流焊应对产品
TC TC
(高温回流焊应对产品) 		Link 125°C/3000h 10～35 47～470 6.3x7.7～10x10.2 符合
AEC-Q200
  • 高纹波电流 (TP比较)
  • 高温回流焊应对产品
TQ TQ
(高温回流焊应对产品) 		Link 125°C/2000h 35 47～100 6.3x7.7 符合
AEC-Q200
  • 小型化 (TK比较)
  • 低ESR (TP比较)
  • 高温回流焊应对产品
TP TP
(高温回流焊应对产品) 		Link 125°C/2000～3000h 10～35 47～470 6.3x7.7～10x10.2 符合
AEC-Q200
  • 低ESR (TK比较)
  • 高温回流焊应对产品
TP [中型产品]
(高温回流焊应对产品) 		Link 125°C/3000～4000h 25～80 390～3300 16x16.5～18x21.5 符合
AEC-Q200
  • 低ESR (TK比较)
  • 高温回流焊应对产品
  • 中型
TK TK Link 125°C/3000h 10～35 47～470 8x10.2～10x10.2 符合
AEC-Q200
  • 低ESR・长寿命(TG比较)
TK [中型产品]
(高温回流焊应对产品) 		Link 125°C/2000h 10～100 47～4700 12.5x13.5～18x16.5 符合
AEC-Q200
  • 低ESR・长寿命(TG比较)
  • 高温回流焊应对产品
  • 中型
TG TG Link 125°C/1000～2000h 10～100 10～4700 8x6.2～18x16.5 符合
AEC-Q200
  • 125°C 标准
FH FH [HF]
(高温回流焊应对产品) 		Link 105℃/7000 to 10000h 6.3 to 50 10 to 680 6.3x7.7 to 10x10.2 符合
AEC-Q200
  • 长寿命(FK比较)
  • 高温回流焊应对产品
  • 无卤
FKS FKS
(标准/高温回流焊应对产品) 		Link 105°C/2000h 6.3～100 10～1800 4x5.8～10x10.2 符合
AEC-Q200
  • 小型化 (FK比较)
  • 高温/标准 回流焊应对产品
FKS [HF]
(标准/高温回流焊应对产品) 		Link 105°C/2000h 6.3～100 27～1800 6.3x5.8～10x10.2 符合
AEC-Q200
  • 小型化 (FK比较)
  • 高温/标准 回流焊应对产品
  • 无卤
FKS [中型产品]
(高温回流焊应对产品) 		Link 105°C/5000h 6.3～35 750～13000 12.5x13.5～18x21.5 符合
AEC-Q200
  • 小型化 (FK比较)
  • 高温回流焊应对产品
  • 中型
FN FN
(标准/高温回流焊应对产品) 		Link 105°C/2000h 6.3～100 10～1800 4x5.8～10x10.2 符合
AEC-Q200
  • FK+FKS
  • 标准/高温回流焊应对产品
FN [HF]
(标准/高温回流焊应对产品) 		Link 105°C/2000h 6.3～100 10～1800 4x5.8～10x10.2 符合
AEC-Q200
  • FK+FKS
  • 标准/高温回流焊应对产品
  • 无卤
FT FT
(高温回流焊应对产品) 		Link 105°C/2000～5000h 6.3～50 10～2200 4x5.8～10x10.2 符合
AEC-Q200
  • 小型化 (FK比较)
  • 高温回流焊应对产品
FT [HF]
(高温回流焊应对产品) 		Link 105°C/2000h 6.3～50 47～2200 6.3x5.8～10x10.2 符合
AEC-Q200
  • 小型化 (FK比较)
  • 高温回流焊应对产品
  • 无卤
FP FP
(高温回流焊应对产品) 		Link 105°C/2000h 6.3～50 10～1800 4x5.8～10x10.2 符合
AEC-Q200
  • 低ESR (FK比较)
  • 高温回流焊应对产品
FP [HF]
(高温回流焊应对产品) 		Link 105°C/2000h 6.3～50 33～1800 6.3x5.8～10x10.2 符合
AEC-Q200
  • 低ESR (FK比较)
  • 高温回流焊应对产品
  • 无卤
FK FK Link 105°C/2000～5000h 6.3～100 3.3～6800 4x5.8～18x16.5 符合
AEC-Q200
  • 低阻抗・小型化(FC比较)
FK [HF] Link 105°C/2000～5000h 6.3～100 4.7～1500 6.3x5.8～10x10.2 符合
AEC-Q200
  • 低阻抗・小型化(FC比较)
  • 无卤
FK
(高温回流焊应对产品) 		Link 105°C/2000h 6.3～35 4.7～1500 4x5.8～10x10.2 符合
AEC-Q200
  • 低阻抗・小型化(FC比较)
  • 高温回流焊应对产品
FK [HF]
(高温回流焊应对产品) 		Link 105°C/2000h 6.3～35 33～1500 6.3x5.8～10x10.2 符合
AEC-Q200
  • 低阻抗・小型化(FC比较)
  • 高温回流焊应对产品
  • 无卤
FK [中型产品]
(高温回流焊应对产品) 		Link 105°C/5000h 6.3～100 47～6800 12.5x13.5～18x16.5 符合
AEC-Q200
  • 低阻抗・小型化(FC比较)
  • 高温回流焊应对产品
  • 中型
FC FC Link 105°C/1000h 6.3～50 1～1500 4x5.4～10x10.2 符合
AEC-Q200
  • 低阻抗 (HA比较)
FC
(高温回流焊应对产品) 		Link 105°C/1000h 6.3～35 1～1500 4x5.4～10x10.2 符合
AEC-Q200
  • 低阻抗 (HA比较)
  • 高温回流焊应对产品
HA HA Link 105°C/1000h 6.3～100 1～1500 4x5.4～10x10.2 符合
AEC-Q200
  • 105°C 标准
HA
(高温回流焊应对产品) 		Link 105°C/1000h 6.3～50 1～1500 4x5.4～10x10.2 符合
AEC-Q200
  • 105°C 标准
  • 高温回流焊应对产品
HB HB Link 105°C/2000h 4～50 1～470 4x5.8～10x10.2 符合
AEC-Q200
  • 长寿命(HA比较)
HB
(高温回流焊应对产品) 		Link 105°C/2000h 6.3～50 1～1500 4x5.8～10x10.2 符合
AEC-Q200
  • 长寿命(HA比较)
  • 高温回流焊应对产品
HC HC Link 105°C/3000～5000h 6.3～50 1～1000 4x5.8～10x10.2 符合
AEC-Q200
  • 长寿命(HB比较)
HD HD
(高温回流焊应对产品) 		Link 105°C/5000h 6.3～100 1～1000 4x5.8～10x10.2 符合
AEC-Q200
  • 长寿命(HC比较)
  • 高温回流焊应对产品
HD [中型产品]
(高温回流焊应对产品) 		Link 105°C/5000h 6.3～35 680～7500 12.5x13.5～18x16.5 符合
AEC-Q200
  • 长寿命(HC比较)
  • 高温回流焊应对产品
  • 中型
EB EB Link 105°C/3000～5000h 160～450 2.2～100 10x13.5～18x21.5 -
  • 高耐压
S S Link 85°C/2000h 4～100 1～1500 4x5.4～10x10.2 符合
AEC-Q200
  • 85°C 标准
S
(高温回流焊应对产品) 		Link 85°C/1000～2000h 6.3～50 1～1500 4x5.4～10x10.2 符合
AEC-Q200
  • 85°C 标准
  • 高温回流焊应对产品

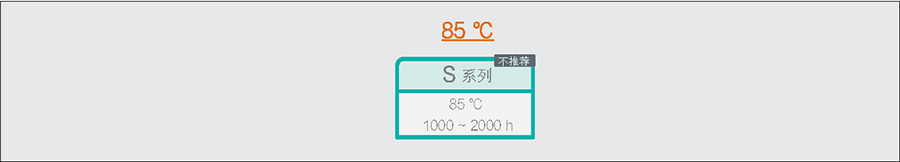

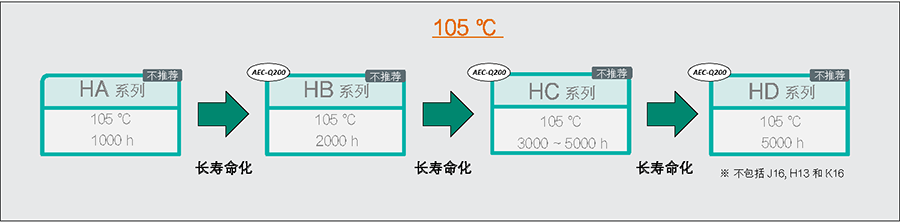

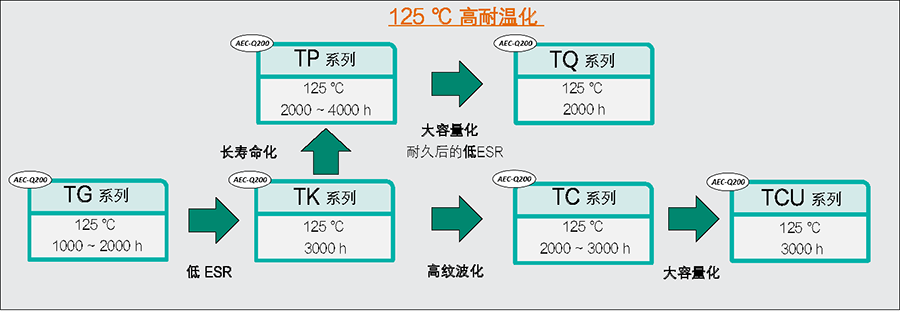

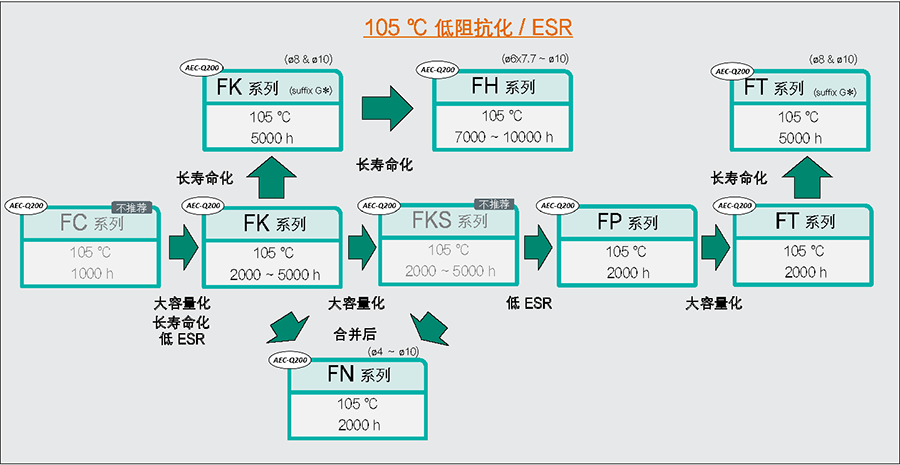

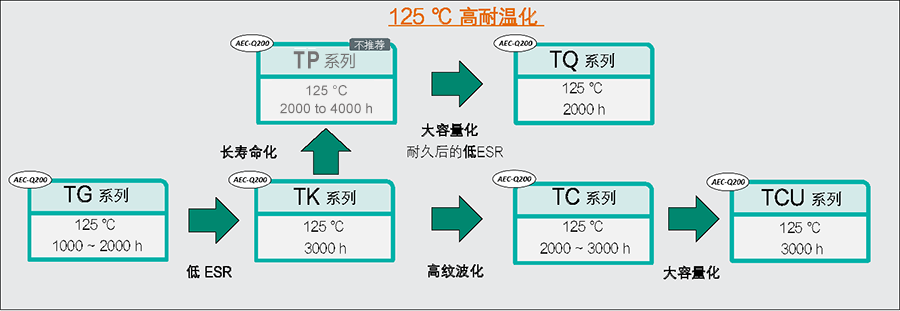

体系图

Diagram

Diagram

Diagram
