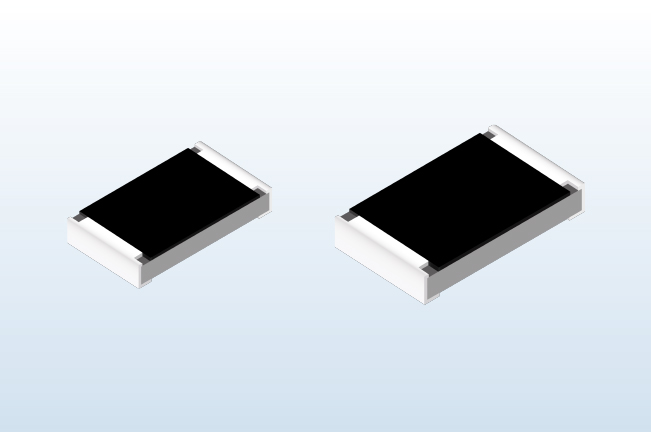

高耐热贴片电阻

请事先务必阅读注意事项
放大
高耐热性 : 实现175℃的最高工作温度 (直到105℃,100%保证额定性能)
高可靠性 : 在-55℃/+175℃的热冲击试验中保证1000个周期

最新信息

* 使用前请仔细阅读。

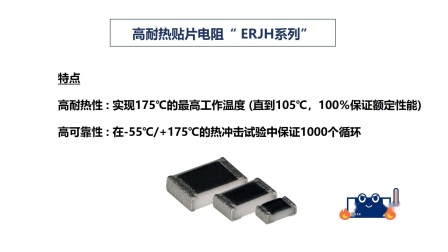

本视频中详细解说了此高耐热贴片电阻的特点。
近年来,以汽车领域和工业领域为中心,对元器件如何对应高耐热和高可靠性提出了强烈的要求。
松下电器针对这些要求,实现了高耐热贴片电阻的商品化,这款高耐热贴片电阻确保了最高工作温度(175℃)、额定工作温度(105℃)的高耐热性,并在-55℃/+175℃的热冲击试验中保证1000个循环。

特点

通过优异的耐热性和耐热冲击性,对热环境严苛的车载单元的机电一体化、装置可靠性的提高做出贡献。

check mark高耐热性

实现175℃. 最高使用温度175℃的最高工作温度

随着机电一体化的进展,对构成车载ECU的芯片电阻器提出了优异耐热性的要求。
本公司生产的高耐热芯片电阻器通过基于独特技术的高耐热材料开发,实现了在175℃的最高使用温度、105℃的额定使用温度下的高耐热性,最适合于在车载ECU等严苛的热环境下使用。 此外,通过将额定使用温度从70℃提高到105℃,除了可以在高温环境的高功率下使用外,还可以置换为小型产品,从而为减少客户的安装面积做出贡献。

类别温度 : -55℃ ~ 175℃
  • 最高工作温度 : 155℃ ⇒ 175℃
  • 额定工作温度 : 70℃ ⇒ 105℃

*直到105℃,100%保证额定性能

[ 负荷降低曲线 (1005尺寸) ]
負荷軽減曲線 (1005サイズ)负荷降低曲线 (1005尺寸)Load reduction curve (0402 size)
[ 负荷降低曲线 (1608尺寸) ]
負荷軽減曲線 (1608サイズ)负荷降低曲线 (1608尺寸)Load reduction curve (0402 size)
[ 负荷降低曲线 (2012尺寸) ]
負荷軽減曲線 (2012サイズ)负荷降低曲线 (2012尺寸)Load reduction curve (0402 size)

check mark高可靠性

在-55℃/+175℃的热冲击试验中保证1000个周期

表面安装零部件会随着反复的温度变化向焊锡连接部施加应力。随着使用环境更趋于高温,这种应力会变得更严重,因此要求产品具备比以前更加持续的耐久性。
本公司通过引入基于独特技术的新设计,提高了这种应力耐久性,并实现了长期连接的可靠性。

借助高耐热材料和软电极材料提高耐热冲击性

 ⇒ 抑制焊锡开裂的恶化

[ 热冲击试验中的开口发生率 ]
测试条件 : -55℃/+175℃ 1608尺寸
熱衝撃試験におけるオープン発生率

应用案例

车载用途的案例车载用途的案例

通过高耐热和高可靠性,对热环境严苛的车载单元的机电一体化和智能化做出贡献
高耐熱・高信頼性により、熱環境の厳しい車載ユニットの機電一体化・スマート化に貢献します。

工业用途的案例

为提高在温度变化反复的严酷环境下使用的装置可靠性做出贡献。

伺服器
サーバー,server
机器人
ロボット,Body assembly
