导电性聚合物混合铝电解电容器:用例

以下是一些客户采用的混合电容器的示例。

从解决方案中选择

从应用程序中选择

車載

工业设备

消费类设备

↑Back to top

车  载

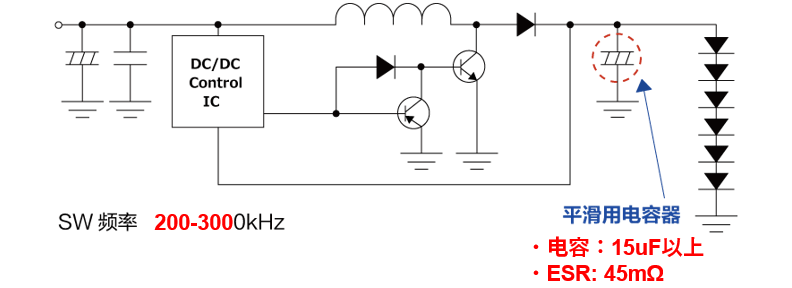

LED车灯

有助于降低电路板安装成本并提高可靠性

LED车灯 LED head light
LED供电电路
LED供电电路 LED LED power supply circuit
提供价值
  1. 降低安装成本(现行产品相比: -50%)
  2. 高可靠性(故障模式開放)
项目 现 行 推 荐
电路板面积示意图
电路板面积示意图PCB 面积 imager
电路板面积示意图PCB 面积 imager

面积
-10%

电容器种类 陶瓷电容器(MLCC) 混合电容器
系列/型号 - ZC 系列 EEHZC1H330XP
规格 50 V, 10 µF, 1210 size 50 V,33 µF, ø6.3 x 7.7 mm
数量 4 个 1 个
总电容 30 µF 33 µF
总纹波电流 - 1.1 Arms
寿命 125 °C, 4000 h 125 °C, 4000 h
数据表 - catalog image ZC 系列

阻抗与ESR特性比较

graph image
グラフの凡例 graph legend image
现 行
MLCC
50 V, 10 µF, 4 个
グラフの凡例 graph legend image
推 荐
混合电容器
EEHZC1H330XP, 1 个

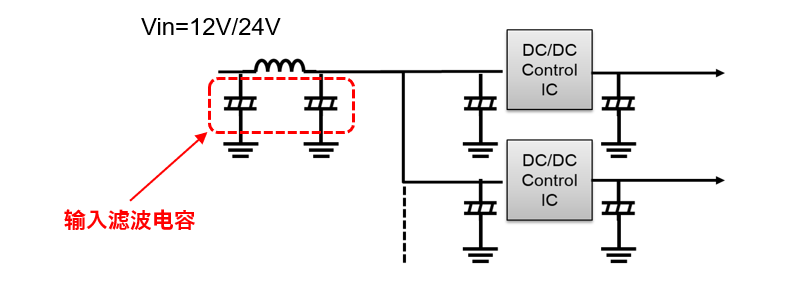

BMS(电池管理系统)

电路板小型化,有助于节省空间

BMS(电池管理系统) BMS(Battery Management System)
DC/DC电源电路(BMU,BCU)
DC/DC电源电路(BMU,BCU)
提供价值
  1. 小型化、节省空间(占有面积: -78%)
  2. 降低安装成本(现行产品相比: -50%)
重视省空间
项目 现 行 替 代 推 荐
电路板面积示意图
电路板面积示意图PCB 面积 imager
电路板面积示意图PCB 面积 imager

面积
-50%

电路板面积示意图PCB 面积 imager

面积
-78%

电容器种类 E-Cap 混合电容器 混合电容器
系列/型号 - ZC 系列 EEHZC1V271V ZL 系列 EEHZL1V151XV
规格 35 V, 220 µF, ø10 x 10.5 mm 35 V, 270 µF, ø10 x 10.5 mm 35 V, 150 µF, ø6 x 8.0 mm
数量 4 个 2 个 2 个
実装面积 484 mm2 242 mm2 107 mm2
总ESR 3.3 mΩ 10 mΩ 40 mΩ
总电容 880 µF 540 µF 300 µF
总纹波电流 2.0 Arms 4.0 Arms 3.8 Arms
寿命 125 °C, 3000 h 125 °C, 4000 h 125 °C, 4000 h
135 °C, 2000 h
数据表 - catalog image ZC 系列 catalog image ZL 系列

滤波器特性比较

graph image
グラフの凡例 graph legend image
现 行
混合电容器
35 V, 220 µF 4 个
グラフの凡例 graph legend image
替 代
混合电容器
EEHZC1V271V, 2 个
グラフの凡例 graph legend image
推 荐
混合电容器
EEHZL1V151XV, 2 个

ECU(引擎控制单元)

电路板更薄,有助于节省空间

ECU(エンジンコントロールユニット) ECU(Engine Control Unit)
DC/DC电源电路
DC/DC供电电路 DC/DC电源电路
提供价值
  1. 小型化、节省空间(占有面积: -80%、体积: -88%)
  2. 长寿命(现行产品相比: 1.3倍)
  3. 通过减少器件个数,降低贴装成本(现行产品相比: 1/5)
重视低噪音 重视薄度
项目 现 行 替 代 推 荐
电路板面积示意图
基板面積イメージ PCB area imager

基板面積イメージ PCB area imager

面积 -80%
体积 -80%

基板面積イメージ PCB area imager

面积 -80%
体积 -88%

电容器种类 铝电解电容器 混合电容器 混合电容器
系列/型号 TP 系列 EEETP1V221AV ZC 系列 EEHZC1V680XV ZKU 系列 EEHZK1V680UV
规格 35 V, 220 µF, ø10 x 10.5 mm 35 V, 68 µF, ø6.3 x 8 mm 35 V, 68 µF, ø6.3 x 6.1 mm
数量 4 个 2 个 2 个
总ESR 37 mΩ 18 mΩ 30 mΩ
总纹波电流 2.0 Arms 2.8 Arms 2.4 Arms
寿命 125 °C, 3000 h 125 °C, 4000 h 125 °C, 4000 h
数据表 - catalog image ZC 系列 catalog image ZKU 系列

阻抗特性比较

graph image
グラフの凡例 graph legend image
现 行
铝电解电容器
EEETP1V221AV, 4 个
グラフの凡例 graph legend image
替 代
混合电容器
EEHZC1V680XV, 2 个
グラフの凡例 graph legend image
推 荐
混合电容器
EEHZK1V680UV, 2 个

車載OBC(车载充电器)

电路板小型化,有助于节省空间

車載OBC(车载充电器) Automotive OBC(On-Board Charger)
DC/DC供电电路
DC/DC供电电路 DC/DC power supply circuit
提供价值
  1. 小型化、节省空间(占有面积: -25%)
  2. 降低安装成本(现行产品相比: -25%)
重视省空间
项目 现 行 替 代 推 荐
电路板面积示意图
电路板面积示意图PCB 面积 imager
电路板面积示意图PCB 面积 imager

面积
-25%

电路板面积示意图PCB 面积 imager

面积
-25%

电容器种类 混合电容器
+
MLCC
(25 V 10 µF 1206 x 74pcs)
混合电容器
+
MLCC
(25 V 10 µF 1206 x 74pcs)
混合电容器
+
MLCC
(25 V 10 µF 1206 x 74pcs)
系列/型号 ZC 系列  EEHZC1V151V ZTU 系列 EEHZT1V221UV ZL系列  EEHZL1V151XV
规格 35 V, 150 µF, ø8 x 10.2 mm 35 V, 220 µF, ø8 x 10.2 mm 35 V, 150 µF, ø6.3 x 7.7 mm
数量 8 个 6 个 8 个
実装面积 578 mm2 434 mm2 426 mm2
总ESR 3.3 mΩ 3.6 mΩ 3.25 mΩ
总电容 1200 µF 1320 µF 1200 µF
总纹波电流 12.8 Arms 14.5 Arms 15.2 Arms
寿命 125 °C, 2000 h 125 °C, 4000 h
135 °C, 4000 h
125 °C, 4000 h
135 °C, 2000 h
数据表 catalog image ZC 系列 catalog image ZTU 系列 catalog image ZL 系列

阻抗与ESR特性比较

阻抗与ESR特性比较 image
グラフの凡例 graph legend image
现 行
混合电容器
EEHZC1V151V, 8 个
グラフの凡例 graph legend image
替 代
混合电容器
EEHZT1V221UV, 6 个
グラフの凡例 graph legend image
推 荐
混合电容器
EEHZL1V151XV, 8 个

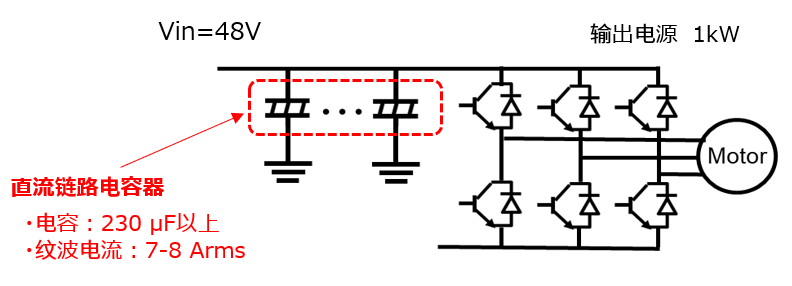

电动油泵

电路板小型化,有助于节省空间

オイルポンプ Oil pump

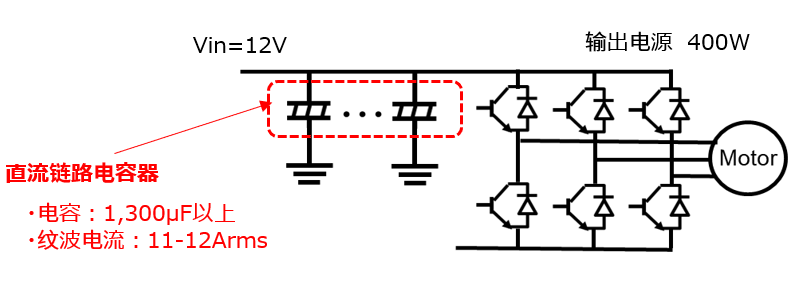

逆变电路
オイルポンプ逆变电路 Oil pump Inverter circuit
提供价值
  1. 小型化、节省空间(占有面积: -33 %)
重视省空间
项目 现 行 推 荐
电路板面积示意图
电路板面积示意图PCB 面积 imager
电路板面积示意图PCB 面积 imager

面积
-33%


电容器种类 混合电容器 混合电容器
系列/型号 ZK 系列  EEHZK1E471V ZL 系列 EEHZL1E471V
规格 25 V, 470 µF, ø10 x 10.5 mm 25 V, 470 µF, ø8 x 10.5 mm
数量 4 个 4 个
実装面积 484 mm2 324 mm2
总ESR 5 mΩ 4.5 mΩ
总电容 1880 µF 1880 µF
总纹波电流 11.2 Arms 12 Arms
寿命 125 °C, 4000 h 125 °C, 4000 h
135 °C, 4000 h
数据表 catalog imageZK 系列 catalog imageZL 系列

阻抗与ESR特性比较

graph image
グラフの凡例 graph legend image
现 行
混合电容器
EEHZK1E471V, 4 个
グラフの凡例 graph legend image
推 荐
混合电容器
EEHZL1E471V, 4 个

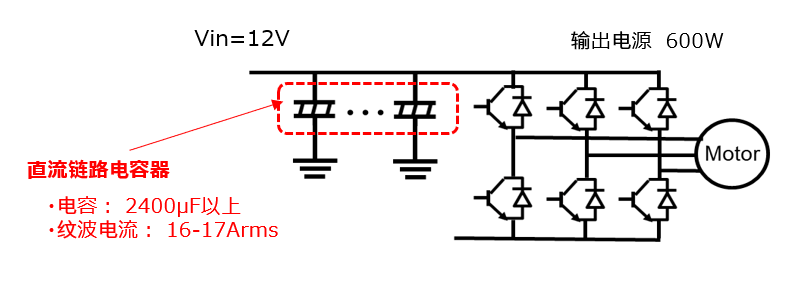

EPS(电动助力转向)

电路板小型化,有助于节省空间

EPS
逆变电路
EPS(电动助力转向)逆变电路 EPS(Electric Power Steering)  Inverter circuit
提供价值
  1. 大容量、大电流产品有助于节省空间(占有面积: -57%)
  2. 降低安装成本(现行产品相比: -57%)
重视省空间
项目 现 行 替 代 推 荐
电路板面积示意图
电路板面积示意图PCB 面积 imager
电路板面积示意图PCB 面积 imager

面积
-29%

电路板面积示意图PCB 面积 imager

面积
-57%

电容器种类 混合电容器 混合电容器 混合电容器
系列/型号 ZKU 系列  EEHZK1E561UV ZL 系列 EEHZL1E681V ZUU 系列 EEHZU1E102UV
规格 25 V, 560 µF, ø10 x 10.5 mm 25 V, 680 µF, ø10 x 10.5 mm 25 V, 1000 µF, ø10 x 16.8 mm
数量 7 个 5 个 3 个
実装面积 847 mm2 605 mm2 363 mm2
总ESR 2.9 mΩ 2.8 mΩ 2.7 mΩ
总电容 3920 µF 3400 µF 3000 µF
总纹波电流 19.6 Arms 17 Arms 18.3 Arms
寿命 125 °C, 4000 h 125 °C, 4000 h
135 °C, 4000 h
125 °C, 4000 h
135 °C, 4000 h
数据表 catalog imageZKU 系列 catalog imageZL 系列 catalog imageZUU 系列

阻抗与ESR特性比较

graph image
グラフの凡例 graph legend image
现 行
混合电容器
25 V, 560 µF 7 个
グラフの凡例 graph legend image
替 代
混合电容器
EEHZL1E681V, 5 个
グラフの凡例 graph legend image
推 荐
混合电容器
EEHZU1E102UV, 3 个

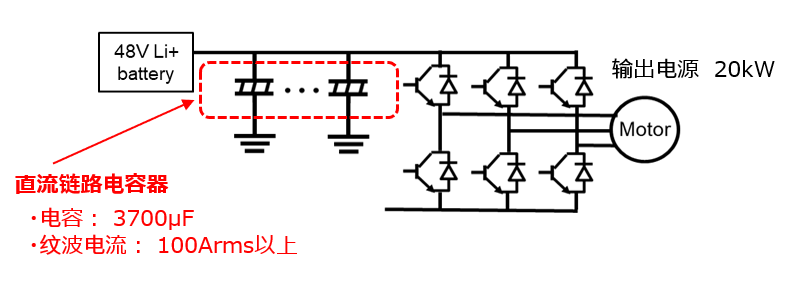

48V系统 - ISG(Integrated starter generator)

电路板小型化,有助于节省空间

48Vシステム-ISG
逆变电路
48Vシステム-BSG逆变电路
提供价值
  1. 小型化、节省空间(占有面积: -25%)
  2. 降低安装成本(现行产品相比: -25%)
重视省空间
项目 现 行 推 荐
电路板面积示意图
現行电路板面积示意图
推荐电路板面积示意图面积-50%

面积
-25%

电容器种类 混合电容器 混合电容器
系列/型号 - ZUU 系列 EEHZU1J181UV
规格 63 V, 150 µF, ø10 x 16.5 mm 63 V, 180 µF, ø10 x 16.5 mm
数量 28 个 21 个
実装面积 2970 mm2 2227 mm2
总电容 4200 µF 3780 µF
总纹波电流 109 Arms 115 Arms
寿命 125 °C, 4000 h 125 °C, 4000 h
135 °C, 4000 h
数据表 - catalog imageZUU 系列

阻抗与ESR特性比较

阻抗与ESR特性比较
グラフの凡例 graph legend image
现 行
混合电容器
63 V, 150 µF 28 个
グラフの凡例 graph legend image
替 代
混合电容器
EEHZU1J181UV, 21 个

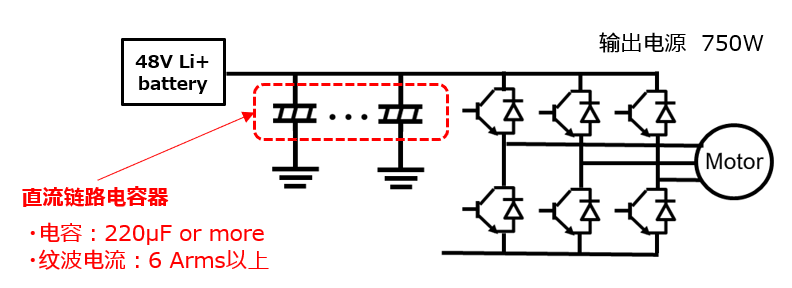

E-Bike

电路板小型化,有助于节省空间

E-Bike
逆变电路
E-Bike逆变电路
提供价值
  1. 大电流产品有助于节省空间(占用面积: -40%)
  2. 降低安装成本(现行产品相比: -40%)
重视省空间
项目 现 行 推 荐
电路板面积示意图
現行电路板面积示意图
推荐电路板面积示意图面积ー30%

面积
-40%

电容器种类 混合电容器 混合电容器
系列/型号 - ZV 系列  EEHZV1J820V
规格 63 V, 82 µF, ø10 x 10.2 mm 63 V, 82 µF, ø10 x 10.2 mm
数量 5 个 3 个
実装面积 605 mm2 363 mm2
总电容 410 µF 246 µF
总纹波电流 7 Arms 12 Arms
寿命 125 °C, 4000 h 125 °C, 4000 h
135 °C, 4000 h
数据表 - catalog imageZV 系列

阻抗与ESR特性比较

graph image
グラフの凡例 graph legend image
现 行
混合电容器
63 V, 82 µF, 5 个
グラフの凡例 graph legend image
推 荐
混合电容器
EEHZV1J820V, 3 个

鼓风机电机(空调鼓风机、电池冷却风扇)

节省电路板空间,有助稳定输入电压

鼓风机电机 Base station
提供价值
  1. 改进的噪音去除性能(低频范围内的低噪音)
  2. 小型化,节省空间(占有面积: -60~-70%)
  3. 长寿命(现行产品相比: 1.3倍)
重视低噪音 重视省空间
项目 现行 替代 推 荐
电路板面积示意图 电路板面积示意图  PCB area imager 电路板面积示意图  PCB area imager 电路板面积示意图  PCB area imager
电容器种类 铝电解电容器 混合电容器 混合电容器
系列/型号 TP系列  EEETP1V221AP ZC系列  EEHZC1V470P ZKU系列 EEHZK1V390UR
部品仕様 35 V, 220 µF, ø10 x 10.5 mm 35 V, 47 µF, ø6.3 x 5.8 mm 35 V, 39 µF, ø5.0 x 5.8 mm
数量 2 个 2 个 2 个
ESR 150 mΩ 60 mΩ 100 mΩ
纹波电流 0.5 Arms 0.9 Arms 0.75 Arms
寿命 125 ℃, 3000 h 125 ℃, 4000 h 125 ℃, 4000 h
数据表 - catalog image ZC 系列 catalog image ZKU 系列

π-滤波器特性的比较

graph image
グラフの凡例 graph legend image
现行
铝电解电容器
EEETP1V221AV, 2 个
グラフの凡例 graph legend image
替代
混合电容器
EEHZC1V470P, 2 个
グラフの凡例 graph legend image
推荐
混合电容器
EEHZK1V390UR, 2 个

ADAS毫米波雷达

节省电路板空间,有助稳定输入电压

ADAS ミリ波レーダー Base station
提供价值
  1. 改进的噪音去除性能(低频范围内的低噪音)
  2. 小型化,节省空间(占有面积: -40%~-60%)
  3. 长寿命(现行产品相比: 1.3倍)
重视低噪音 重视省空间
项目 现行 替代 推 荐
电路板面积示意图 电路板面积示意图  PCB area imager 电路板面积示意图  PCB area imager 电路板面积示意图  PCB area imager
电容器种类 铝电解电容器 混合电容器 混合电容器
系列/型号 TP系列  EEETP1V101AP ZC系列  EEHZC1V470P ZKU系列 EEHZK1V390UR
部品仕様 35 V, 100 µF, ø8 x 10.2 mm 35 V, 47 µF, ø6.3 x 5.8 mm 35 V, 39 µF, ø5.0 x 5.8 mm
数量 2 个 2 个 2 个
ESR 200 mΩ 60 mΩ 100 mΩ
纹波电流 0.27 Arms 0.9 Arms 0.75 Arms
寿命 125 ℃, 3000 h 125 ℃, 4000 h 125 ℃, 4000 h
数据表 - catalog image ZC 系列 catalog image ZKU 系列

π-滤波器特性的比较

graph image
グラフの凡例 graph legend image
现行
铝电解电容器
EEETP1V221AV, 2 个
グラフの凡例 graph legend image
替代
混合电容器
EEHZC1V470P, 2 个
グラフの凡例 graph legend image
推荐
混合电容器
EEHZK1V390UR, 2 个

Mild-HEV用大电流DC/DC电源

电路板小型化,有助于节省空间

ADAS ミリ波レーダー Base station
提供价值
  1. 节省空间(-66%)
  2. 通过减少器件个数,降低安装成本(现行产品相比: 1/3)
项目 现 行 推 荐
PCB area imager 基板面積イメージ PCB area imager 基板面積イメージ PCB area imager
电容器种类 混合电容器 混合电容器
系列/型号 ZC系列 EEHZC1E331P ZSU系列 EEHZS1E102UP
规格 25 V, 330 µF, ø10 x 10.2 mm 25 V, 1000 µF, ø10 x 16.5 mm
数量 6 个 2 个
总电容 1980 µF 2000 µF
总ESR 3.3 mΩ 5.5 mΩ
寿命 125 ℃, 4000 h 125 ℃, 4000 h
数据表 - catalog image ZSU系列

・ 负荷过渡响应时的电压变化比较评估

graph image

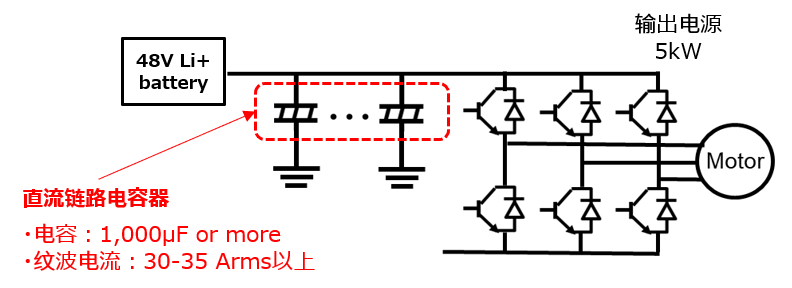

E-Scooter

电路板小型化,有助于节省空间

E-Scooter
逆变电路
E-Scooter逆变电路
提供价值
  1. 大容量、高纹波电流对应产品节省空间(占地面积: -33%)
  2. 降低安装成本(现行产品相比:2/3化)
重视省空间
項 目 现 行 推 荐
电路板面积示意图
現行电路板面积示意图
推荐电路板面积示意图面积-33%

面积
-33%

电容器种类 混合电容器 混合电容器
系列/型号 ZS 系列  EEHZS1J151V ZUU 系列 EEHZU1J181UV
规格 63 V, 150 µF, ø10 x 16.5 mm 63 V, 180 µF, ø10 x 16.5 mm
数量 12 个 8 个
実装面积 1452 mm2 968 mm2
总电容 1800 µF 1440 µF
总纹波电流 42 Arms 44 Arms
寿命 125 °C, 4000 h 125 °C, 4000 h
125 °C, 4000 h
数据表 - catalog imageZUU 系列

阻抗与ESR特性比较

阻抗与ESR特性比较
グラフの凡例 graph legend image
现 行
混合电容器
63 V, 150 µF 12 个
グラフの凡例 graph legend image
推 荐
混合电容器
EEHZU1J181UV, 8 个

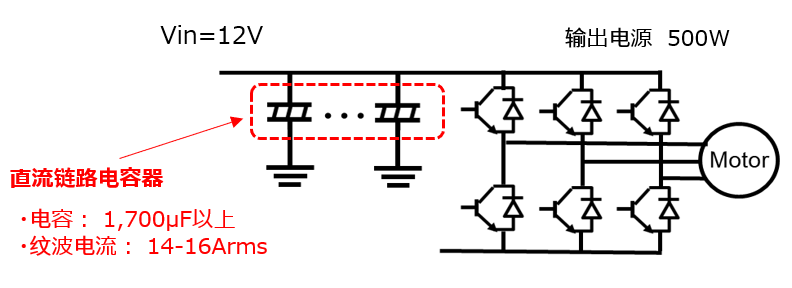

电动刹车(CASE1)

电路板小型化,有助于节省空间

电动刹车(CASE1)
DC/DC供电电路
DC/DC供电电路 DC/DC power supply circuit
提供价值
  1. 大容量、大电流产品有助于节省空间(占有面积: -33%)
  2. 降低安装成本(现行产品相比: -33%)
重视省空间
项目 现 行 替 代 推 荐
电路板面积示意图
电路板面积示意图PCB 面积 imager
电路板面积示意图PCB 面积 imager

面积
-17%

电路板面积示意图PCB 面积 imager

面积
-33%

电容器种类 混合电容器 混合电容器 混合电容器
系列/型号 - ZTU 系列 EEHZT1V391UV ZUU 系列 EEHZU1V471UV
规格 35 V, 330 µF, ø10 x 10.5 mm 35 V, 390 µF, ø10 x 10.5 mm 35 V, 470 µF, ø10 x 12.8 mm
数量 6 个 5 个 4 个
実装面积 726 mm2 605 mm2 484 mm2
总ESR 3.3 mΩ 3.2 mΩ 2.8 mΩ
总电容 1980 µF 1950 µF 1880 µF
总纹波电流 16.8 Arms 17.5 Arms 20 Arms
寿命 125 °C, 4000 h 125 °C, 4000 h
135 °C, 4000 h
125 °C, 4000 h
135 °C, 4000 h
数据表 - catalog imageZTU 系列 catalog imageZUU 系列

阻抗与ESR特性比较

graph image
グラフの凡例 graph legend image
现 行
混合电容器
35 V, 330 µF 6 个
グラフの凡例 graph legend image
替 代
混合电容器
EEHZT1V391UV, 5 个
グラフの凡例 graph legend image
推 荐
混合电容器
EEHZU1V471UV, 4 个

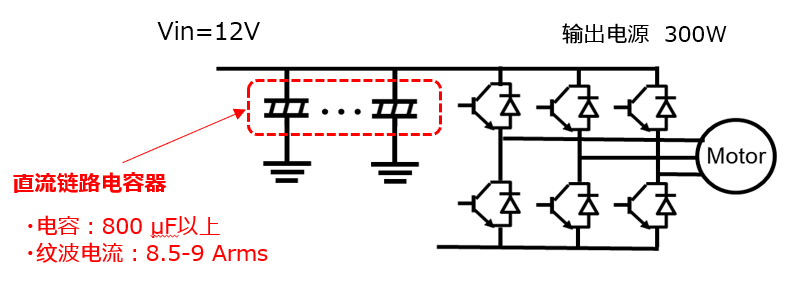

电动刹车(CASE2)

电路板小型化,有助于节省空间

電動ブレーキ(2)
逆变电路
逆变电路
提供价值
  1. 大容量、高纹波电流对应产品节省空间(占地面积: -45%)
  2. 降低安装成本(现行产品相比: -20%)
重视省空间
項 目 现 行 推 荐
电路板面积示意图
現行电路板面积示意图
推荐电路板面积示意图面积-20%

面积
-45%

电容器种类 混合电容器 混合电容器
系列/型号 ZC系列 EEHZC1V271V ZL系列 EEHZL1V271V
规格 35 V, 270 µF, ø10 x 10.5 mm 35 V, 270 µF, ø8 x 10.5 mm
数量 5 个 4 个
実装面积 605 mm2 342 mm2
总ESR 4 mΩ 5 mΩ
总电容 1350 µF 1080 µF
总纹波电流 10 Arms 11.6 Arms
寿命 125 °C, 4000 h 125 °C, 4000 h
135 °C, 4000 h
数据表 catalog image ZC 系列 catalog image ZL 系列

阻抗与ESR特性比较

阻抗与ESR特性比较
グラフの凡例 graph legend image
现 行
混合电容器
35 V, 270 µF 5 个
グラフの凡例 graph legend image
替 代
混合电容器
EEHZL1V271V, 4 个

冷却风扇

电路板小型化,有助于节省空间

冷却风扇

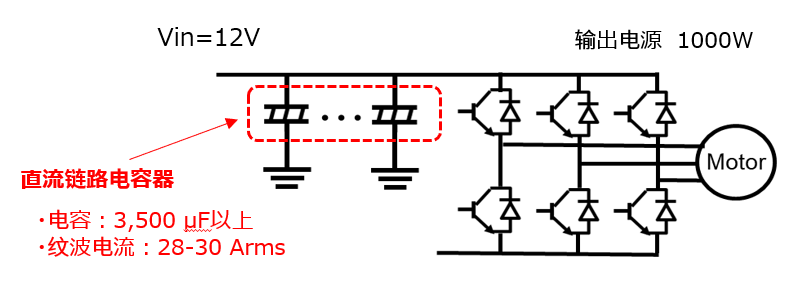

逆变电路
逆变电路
提供价值
  1. 大容量、大电流产品有助于节省空间(占有面积: -45%)
  2. 降低安装成本(现行产品相比: -45%)
重视省空间
项目 现 行 替 代 推 荐
电路板面积示意图
电路板面积示意图PCB 面积 imager
电路板面积示意图PCB 面积 imager

面积
-18%

电路板面积示意图PCB 面积 imager

面积
-45%

电容器种类 混合电容器 混合电容器 混合电容器
系列/型号 - ZTU 系列 EEHZT1E561UV ZUU 系列 EEHZU1E681UV
规格 25 V, 470 µF, ø10 x 10.5 mm 25 V, 560 µF, ø10 x 10.5 mm 25 V, 680 µF, ø10 x 12.8 mm
数量 11 个 9 个 6 个
実装面积 1331 mm2 1089 mm2 726 mm2
总电容 5170 µF 5040 µF 4080 µF
总纹波电流 30.8 Arms 31.5 Arms 31.8 Arms
寿命 125 °C, 4000 h 125 °C, 4000 h
135 °C, 4000 h
125 °C, 4000 h
135 °C, 4000 h
数据表 - catalog image ZTU 系列 catalog image ZUU 系列

阻抗与ESR特性比较

阻抗与ESR特性比较
グラフの凡例 graph legend image
现 行
混合电容器
25 V, 470 µF 11 个
グラフの凡例 graph legend image
替 代
混合电容器
EEHZT1E561UV, 9 个
グラフの凡例 graph legend image
推 荐
混合电容器
EEHZU1E681UV, 6 个

48V 系统 - 电动压缩机

电路板小型化,有助于节省空间

48Vシステム-電動コンプレッサ
逆变电路
48Vシステム-BSG逆变电路
提供价值
  1. 大容量、大电流产品有助于节省空间(占有面积: -40%)
  2. 降低安装成本(现行产品相比: -40%)
重视省空间
項 目 现 行 推 荐
电路板面积示意图
現行电路板面积示意图
推荐电路板面积示意图面积-20%

面积
-40%

电容器种类 混合电容器 混合电容器
系列/型号 ZC 系列  EEHZC1J820V ZT 系列 EEHZT1J820V
规格 63 V, 82 µF, ø10 x 10.5 mm 63 V, 82 µF, ø10 x 10.5 mm
数量 5 个 3 个
実装面积 1605 mm2 363 mm2
总电容 410 µF 246 µF
总纹波电流 7 Arms 8.4 Arms
寿命 125 °C, 4000 h 125 °C, 4000 h
数据表 catalog imageZC 系列 catalog imageZT 系列

阻抗与ESR特性比较

阻抗与ESR特性比较
グラフの凡例 graph legend image
现 行
混合电容器
63 V, 82 µF, 5 个
グラフの凡例 graph legend image
替 代
混合电容器
EEHZT1J820V, 3 个

电动水泵

电路板小型化,有助于节省空间

电动水泵

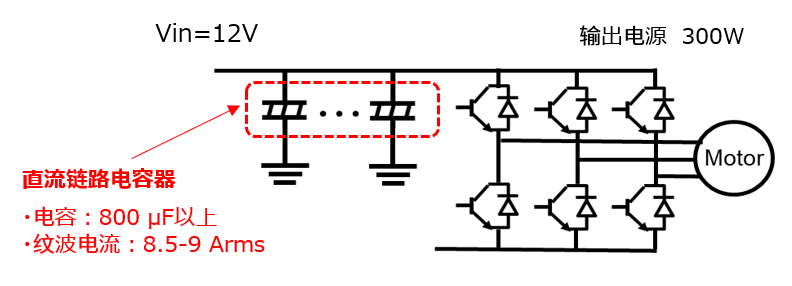

逆变电路
逆变电路
提供价值
  1. 大容量、大电流产品有助于节省空间(占有面积: -45%)
  2. 降低安装成本(现行产品相比: -20%)
重视省空间
项目 现 行 推 荐
电路板面积示意图
現行电路板面积示意图
推荐电路板面积示意图

面积
-45%

电容器种类 混合电容器 混合电容器
系列/型号 ZC 系列  EEHZC1V271V ZL 系列 EEHZL1V271V
规格 35 V, 270 µF, ø10 x 10.5 mm 35 V, 270 µF, ø8 x 10.5 mm
数量 5 个 4 个
実装面积 605 mm2 324 mm2
总ESR 4 mΩ 5 mΩ
总电容 1350 µF 1080 µF
总纹波电流 10 Arms 11.6 Arms
寿命 125 °C, 4000 h 125 °C, 4000 h
135 °C, 4000 h
数据表 catalog imageZC 系列 catalog imageZL 系列

阻抗与ESR特性比较

阻抗与ESR特性比较
グラフの凡例 graph legend image
现 行
混合电容器
35 V, 270 µF 5 个
グラフの凡例 graph legend image
替 代
混合电容器
EEHZL1V271V, 4 个

ADAS DCU(Domain control unit)

电路板小型化,有助于节省空间

ADAS DCU(Domain control unit)

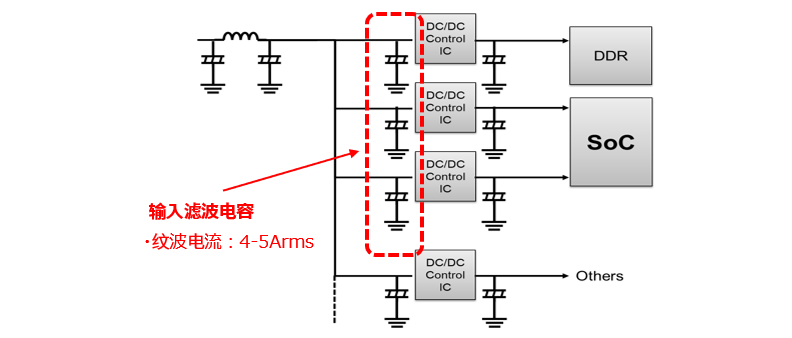

ADAS DCU 供电电路
ADAS DCU 供电电路
提供价值
  1. 小型化、节省空间(占有面积: -50%)
  2. 降低安装成本(现行产品相比: -50%)
重视省空间
项目 现 行 替 代 推 荐
电路板面积示意图
电路板面积示意图PCB 面积 imager
电路板面积示意图PCB 面积 imager

面积
-33%

电路板面积示意图PCB 面积 imager

面积
-50%

电容器种类 混合电容器 混合电容器 混合电容器
系列/型号 ZK 系列  EEHZK1E471P ZL 系列 EEHZL1E471P ZU 系列 EEHZU1V471P
规格 25 V, 470 µF, ø10 x 10.2 mm 25 V, 470 µF, ø8 x 10.2 mm 25 V, 470 µF, ø10 x 12.5 mm
数量 2 个 2 个 1 个
実装面积 242 mm2 162 mm2 121 mm2
总电容 940 µF 940 µF 470 µF
总纹波电流 5.6 Arms 6.0 Arms 5.0 Arms
寿命 125 °C, 4000 h 125 °C, 4000 h
135 °C, 4000 h
125 °C, 4000 h
135 °C, 4000 h
数据表 catalog image ZK 系列 catalog image ZL 系列 catalog image ZU 系列

阻抗与ESR特性比较

阻抗与ESR特性比较
グラフの凡例 graph legend image
现 行
混合电容器
25 V, 470 µF 2 个
グラフの凡例 graph legend image
替 代
混合电容器
EEHZL1E471P, 2 个
グラフの凡例 graph legend image
推 荐
混合电容器
EEHZU1V471P, 1 个

ADAS LiDAR(CASE1)

电路板更小,节省空间且输入电压稳定

ADAS LiDAR(CASE1)

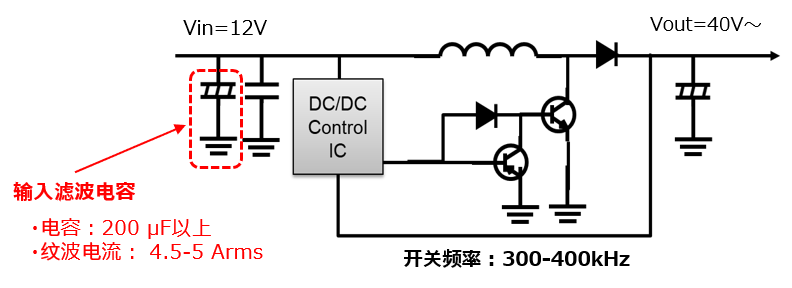

DC/DC供电电路
DC/DC供电电路 DC/DC power supply circuit
提供价值
  1. 小型化、节省空间(占有面积: -34%)
  2. 提高噪音消除性能(降低低频范围内的噪音)
重视省空间
项目 现 行 替 代 推 荐
电路板面积示意图
电路板面积示意图PCB 面积 imager
电路板面积示意图PCB 面积 imager

面积
-33%

电路板面积示意图PCB 面积 imager

面积
-34%

电容器种类 混合电容器 混合电容器 混合电容器
系列/型号 - ZL 系列 EEHZL1E471P ZKU 系列 EEHZKE181XUV
规格 25 V, 220 µF, ø8 x 10.2 mm 25 V, 470 µF, ø8 x 10.2 mm 25 V, 180 µF, ø6 x 7.7 mm
数量 3 个 2 个 3 个
実装面积 243 mm2 162 mm2 160 mm2
总电容 660 µF 940 µF 540 µF
总纹波电流 4.8 Arms 6.0 Arms 5.4 Arms
寿命 125 °C, 4000 h 125 °C, 4000 h
135 °C, 4000 h
125 °C, 4000 h
数据表 - catalog image ZL 系列 catalog image ZKU 系列

阻抗与ESR特性比较

阻抗与ESR特性比较
グラフの凡例 graph legend image
现 行
混合电容器
25 V, 220 µF 3 个
グラフの凡例 graph legend image
替 代
混合电容器
EEHZL1E471V, 2 个
グラフの凡例 graph legend image
推 荐
混合电容器
EEHZKE181XUV, 3 个

ADAS LiDAR(CASE2)

电路板小型化,有助于节省空间

ADAS LiDAR(CASE2)
DC/DC供电电路
DC/DC供电电路 DC/DC power supply circuit
提供价值
  1. 小型化、节省空间(占有面积: -33%)
  2. 降低安装成本(现行产品相比: -33%)
重视省空间
项目 现 行 替 代 推 荐
电路板面积示意图
电路板面积示意图PCB 面积 imager
电路板面积示意图PCB 面积 imager

面积
-33%

电路板面积示意图PCB 面积 imager

面积
-34%

电容器种类 混合电容器 混合电容器 混合电容器
系列/型号 - ZV 系列 EEHZV1V151V ZL 系列  EEHZL1V151XV
规格 35 V, 150 µF, ø8 x 10.2 mm 35 V, 150 µF, ø8 x 10.2 mm 35 V, 150 µF, ø6.3 x 7.7 mm
数量 3 个 2 个 3 个
実装面积 217 mm2 162 mm2 160 mm2
总电容 450 µF 300 µF 450 µF
总纹波电流 4.8 Arms 7.8 Arms 5.7 Arms
寿命 125 °C, 4000 h 125 °C, 4000 h
135 °C, 4000 h
125 °C, 4000 h
135 °C, 2000 h
数据表 - catalog imageZV 系列 catalog imageZL 系列

阻抗与ESR特性比较

graph image
グラフの凡例 graph legend image
现 行
混合电容器
35 V, 150 µF, 3 个
グラフの凡例 graph legend image
替 代
混合电容器
EEHZV1V151V, 2 个
グラフの凡例 graph legend image
推 荐
混合电容器
EEHZL1V151XV, 3 个

USB-PD

电路板小型化,有助于节省空间

USB-PD

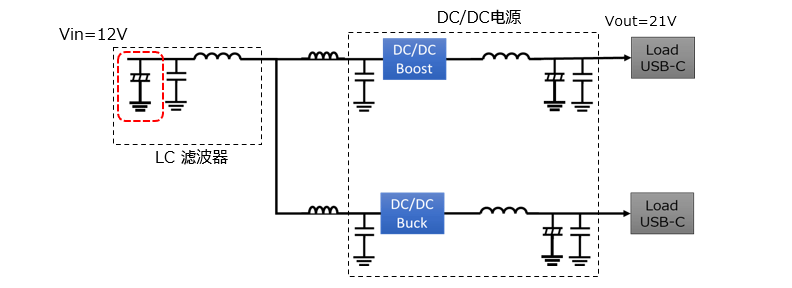

电路图
USB-PD电路图
提供价值
  1. 小型化、节省空间(占有Area: -40~-50%, Height: -20~-40%)

■LC滤波器

重视省空间
项目 现 行 推 荐
电路板面积示意图
現行电路板面积示意图
推荐电路板面积示意图面积-20%
电容器种类 E-Cap
+
MLCC(50V, 4.7µF, 1206 size)
混合电容器
+
MLCC(50V, 4.7µF, 1206 size)
系列/型号 TP 系列  EEETP1V221AV ZL 系列 EEHZL1V820V
规格 35 V, 220 µF, ø10 x 10 mm 35 V, 82 µF, ø6 x 6 mm
数量 1 个 1 个
寿命 125 °C, 3000 h 125 °C, 4000 h
135 °C, 4000 h
数据表 - catalog imageZL 系列

滤波器特性比较

滤波器特性比较
グラフの凡例 graph legend image
现 行
混合电容器
35 V, 220 µF 1 个
グラフの凡例 graph legend image
替 代
混合电容器
EEHZL1V820V, 1 个

■DC/DC 电源

重视省空间
项目 现 行 推 荐
电路板面积示意图
現行电路板面积示意图
推荐电路板面积示意图面积-20%
电容器种类 混合电容器
+
MLCC(50V, 4.7µF, 1206 size)
混合电容器
+
MLCC(50V, 4.7µF, 1206 size)
系列/型号 ZC 系列 EEHZC1V101V ZKU 系列 EEHZKV121XUV
规格 35 V, 100 µF, ø8 x 10 mm 35 V, 120 µF, ø6 x 8 mm
数量 1 个 1 个
寿命 125 °C, 4000 h
数据表 catalog imageZC 系列 catalog imageZKU 系列

阻抗特性比较

阻抗特性比较
グラフの凡例 graph legend image
现 行
混合电容器
35 V, 100 µF 1 个
グラフの凡例 graph legend image
替 代
混合电容器
EEHZKV121XUV, 1 个

↑Back to top

工业设备

工业机器马达

电路板小型化,有助于节省空间

産業機器モータ Industrial equipment motor
逆变电路
産業機器モータインバータ回路 Inverter circuitIndustrial equipment motor
提供价值
  1. 小型化、节省空间(占有面积: -40%~-60%)
  2. 长寿命(现行产品相比: 1.3倍)
  3. 通过减少器件个数,降低安装成本(现行产品相比: 1/2)
重视低噪音 重视低噪音+省空间
项目 现 行 替 代 推 荐
电路板面积示意图
基板面積イメージ PCB area imager
基板面積イメージ PCB area imager

面积 -40%

基板面積イメージ PCB area imager

面积
-60%


电容器种类 铝电解电容器 陶瓷电容器(MLCC) 混合电容器 混合电容器
系列/型号 TK 系列 EEETK1E221UP - ZC 系列 EEHZC1E101XV ZS 系列 EEHZS1E561V
规格 25 V, 220 µF,
ø8 x 10.2 mm
25 V, 22 µF,
3.2 x 2.5 mm
25 V, 100 µF, ø6.3 x 8.0 mm 25 V, 560 µF, ø10 x 16.8 mm
数量 1 个 10 个 3 个 1 个
总电容 300 µF 300 µF 560 µF
总纹波电流 4.0 Arms 4.2 Arms 4.0 Arms
寿命 125 °C, 3000 h 125 °C, 4000 h 135 °C, 4000 h
数据表 - catalog image ZC 系列 catalog image ZS 系列

阻抗特性比较

graph image
グラフの凡例 graph legend image
现 行
铝电解 + MLCC
铝电解: EEETK1E221UP, 1 个
MLCC: 25 V, 22 µF, 10 个
グラフの凡例 graph legend image
替 代
混合电容器
EEHZC1E101XV, 3 个
グラフの凡例 graph legend image
推 荐
混合电容器
EEHZS1E561V, 1 个

服务器 AC/DC电源

节省电路板空间,有助延长设备寿命

サーバー AC/DC電源 Server AC/DC power supply
电路图 circuit diagram
提供价值
  1. 小型化,节省空间(占有面积: -60%)
  2. 长寿命(现行产品相比: 2倍)
重视低噪音
项目 现 行 推 荐
电路板面积示意图
基板面積イメージ PCB area imager

基板面積イメージ PCB area imager

面积 -60%


电容器种类 铝电解电容器 混合电容器
系列/型号 TK系列 EEETKK221UAM ZC 系列 EEHZC1K470P
规格 80 V, 220 µF, 16 x 16.5 mm 80 V, 47 µF, ø10 x 10.2 mm
数量 5 个 5 个
总ESR 75 mΩ 7.2 mΩ
总电容 81 µF 179 µF
寿命 125 °C, 2000 h 125 °C, 4000 h
产品目录 - catalog image ZC 系列

ESR特性比较电容特性比较

graph image
グラフの凡例 graph legend image
现 行
铝电解电容器
EEETKK221UAM, 5 个
グラフの凡例 graph legend image
推  荐
混合电容器
EEHZC1K470P, 5 个

工业AC/DC电源

节省电路板空间,有助延长设备寿命

工业AC/DC电源 AC/DC power supply for industrial use

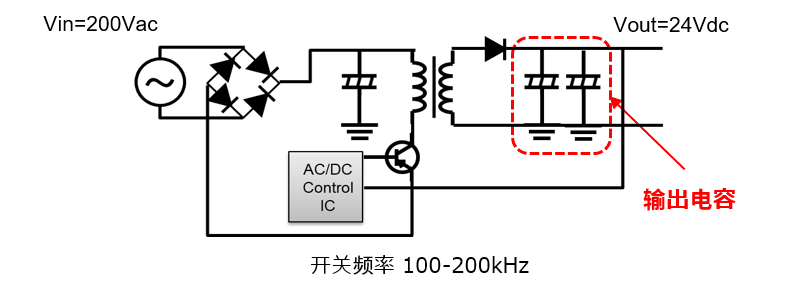

电路图
电路图 circuit diagram
提供价值
  1. 小型化、节省空间(占有面积: -66%)
  2. 降低安装成本(现行产品相比: -50%)
  3. 长寿命(现行产品相比:2倍)
重视省空间
项目 现 行 推 荐
电路板面积示意图
电路板面积示意图PCB area imager
电路板面积示意图PCB area imager

面积
-66%

电容器种类 E-Cap
+
MLCC(50V, 10 µF, 1210 size) x 3pcs
混合电容器
+
MLCC(50V, 10 µF, 1210 size) x 2pcs
系列/型号 - ZSU 系列 EEHZS1V471UV
规格 35 V, 470 µF, ø12.5 x 13.5 mm 35 V, 470 µF, ø10 x 12.5 mm
数量 2 个 1 个
总ESR 60 mΩ 14 mΩ
总电容 940 µF 470 µF
总纹波电流 1.6 Arms 3.5 Arms
寿命 125 °C, 2000 h 125 °C, 4000 h
数据表 - catalog imageZSU 系列

电容特性比较

电容特性比较
グラフの凡例 graph legend image
现 行
铝电解电容器
35 V, 470 µF 2 个
グラフの凡例 graph legend image
推 荐
混合电容器
EEHZS1V471UV, 1 个

监控摄像头/ PoE电源

延长设备寿命,有助稳定的设计

セキュリティーカメラ/PoE電源 Security camera/PoE power supply
电路图 circuit diagram
提供价值
  1. 小型化,节省空间(占有面积: -50%~-70%)
  2. S长寿命(现行产品相比: 2倍)
  3. 免维护(现行产品相比: 使用寿命5倍)
重视省空间 重视低噪音
项目 现 行 替 代 推  荐
电路板面积示意图
基板面積イメージ PCB area imager

基板面積イメージ PCB area imager

面积 -65%
无MLCC

基板面積イメージ PCB area imager

面积 -50%
无MLCC

电容器种类 铝电解电容器 陶瓷电容器(MLCC) 混合电容器 混合电容器
系列/型号 FK 系列 EEEFK1J101P - ZA 系列 EEHZA1J330P ZA 系列 EEHZA1J820P
规格 63 V, 100 µF,
ø10 x 10.2 mm
100 V, 2.2 µF,
3.2 x 2.5 mm
63 V, 33 µF, ø8 x 10.2 mm 63 V, 82 µF, ø10 x 10.2 mm
数量 2 个 2 个 1 个 1 个
总ESR 350 mΩ 40 mΩ 30 mΩ
总纹波电流 0.4 Arms 1.7 Arms 1.8 Arms
寿命 105 °C, 2000 h 105 °C, 10000 h 105 °C, 10000 h
产品目录 - catalog image ZA 系列 catalog image ZA 系列

LC滤波器特性比较

graph image
グラフの凡例 graph legend image
现 行
铝电解 + MLCC
铝电解: EEEFK1J101P, 2 个
MLCC: 100 V, 2.2 µF, 2 个
グラフの凡例 graph legend image
替 代
混合电容器
EEHZA1J330P, 1 个
グラフの凡例 graph legend image
推 荐
混合电容器
EEHZA1J820P, 1 个

基站

有助于节省电路板空间、延长模块寿命和稳定输入电压

基地局 Base station

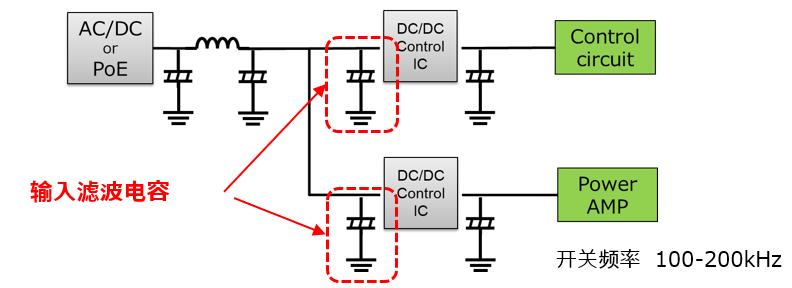

电路图
电路图 circuit diagram
提供价值
  1. 小型化、节省空间(占有面积: -80%)
  2. 提高纹波噪声消除性能(降低纹波电流)
重视省空间
项目 现 行 推 荐
电路板面积示意图
电路板面积示意图PCB area imager
电路板面积示意图PCB area imager

面积
-80%

电容器种类 铝电解电容器 混合电容器
系列 TP系列 EEETP1K681M ZUU系列 EEHZU1J181UP
规格 80 V, 680 µF, ø18 x 21.5 mm 63 V, 180 µF, ø10 x 16.5 mm
数量 2 个 1 个
总ESR 34 mΩ 10 mΩ
总纹波电流 5.2 Arms 5.5 Arms
寿命 125 °C, 4000 h 125 °C, 4000 h
135 °C, 2000 h
数据表 catalog image TP 系列 catalog image ZUU 系列

阻抗与ESR特性比较

阻抗与ESR特性比较
グラフの凡例 graph legend image
现 行
铝电解电容器
80 V, 680 µF, 2 个
グラフの凡例 graph legend image
推 荐
混合电容器
EEHZU1J181UP, 1 个

↑Back to top

消费类设备

液晶投影仪

稳定输出电压、有助低噪音

液晶プロジェクター,液晶投影仪 LCD projector
电路图 circuit diagram
提供价值
  1. 小型化,节省空间(占有面积: -20%)
  2. 长寿命(现行产品相比: 1.3倍)
重视低噪音
项目 现 行 推 荐
电路板面积示意图

基板面積イメージ PCB area imager

基板面積イメージ PCB area imager

面积 -20%

电容器种类 铝电解电容器 陶瓷电容器(MLCC) 混合电容器 陶瓷电容器(MLCC)
系列/型号 TC 系列 EEETC1E331P - ZKU 系列 EEHZK1E331UP -
规格 25 V, 330 µF,
,ø10 x 10.2 mm
25 V, 22 µF,
3.2 x 2.5 mm
25 V, 330 µF,
ø8 x 10.2 mm
25 V, 10 µF,
3.2 x 1.6 mm
数量 1 个 2 个 1 个 1 个
总ESR 150 mΩ 27 mΩ
总纹波电流 0.75 Arms 2.0 Arms
寿命 125 °C, 3000 h 125 °C, 4000 h
产品目录   catalog image ZKU 系列

ESR特性比较

graph image
グラフの凡例 graph legend image
现 行
铝电解 + MLCC
铝电解: EEETC1E331P, 1 个
MLCC: 25 V, 22 µF, 2 个
グラフの凡例 graph legend image
推 荐
混合电容器 + MLCC
混合电容器
: EEHZK1E331UP, 1 个
MLCC: 25 V, 10 µF, 1 个

↑Back to top
