导电性聚合物混合铝电解电容器:类别

系列一览表

体系图

形状尺寸

系列一览表

类型 系列 数据表 外观 高温保证 额定电压范围
(V)		 静电容量范围
(μF)		 额定 纹波电流
(A)		 尺寸
[øxL]
(mm)		 AEC-Q200 特点
表面
贴装型		 ZA
(高温回流焊应对产品) 		Link 導電性高分子ハイブリッドアルミ電解コンデンサ,导电性聚合物混合铝电解电容器,Conductive Polymer Hybrid Aluminum Electrolytic Capacitors-ZA 105°C/10000h 25～80 10～330 0.75～2.5
(at 105°C)		 5x5.8～10x10.2 符合
AEC-Q200
  • 105°C 标准
  • 高耐压 (80V max)
ZC
(高温回流焊应对产品) 		Link 導電性高分子ハイブリッドアルミ電解コンデンサ,导电性聚合物混合铝电解电容器,Conductive Polymer Hybrid Aluminum Electrolytic Capacitors-ZC 125°C/4000h 25～80 10～330 0.5～2
(at 125°C)		 5x5.8～10x10.2 符合
AEC-Q200
  • 125°C 标准
  • 高耐压 (80V max)
ZK
(高温回流焊应对产品) 		Link 導電性高分子ハイブリッドアルミ電解コンデンサ,导电性聚合物混合铝电解电容器,Conductive Polymer Hybrid Aluminum Electrolytic Capacitors-ZK 125°C/4000h 25～35 33～470 0.75～2.8
(at 125°C)		 5x5.8～10x10.2 符合
AEC-Q200
ZKU
(高温回流焊应对产品) 		Link 導電性高分子ハイブリッドアルミ電解コンデンサ,导电性聚合物混合铝电解电容器,Conductive Polymer Hybrid Aluminum Electrolytic Capacitors-ZKU 125°C/4000h 25～35 39～560 0.75～2.8
(at 125°C)		 5x5.8～10x10.2 符合
AEC-Q200
  • 大容量 (ZK比较)
ZS
(高温回流焊应对产品) 		Link 導電性高分子ハイブリッドアルミ電解コンデンサ,导电性聚合物混合铝电解电容器,Conductive Polymer Hybrid Aluminum Electrolytic Capacitors-ZS 135°C/4000h
125°C/4000h		 25～63 100～560 2.1～2.9
(at 135°C)
3～4
(at 125°C)		 10x12.5, 10x16.5 符合
AEC-Q200
ZU
(高温回流焊应对产品) 		Link 導電性高分子ハイブリッドアルミ電解コンデンサ,Conductive Polymer Hybrid Aluminum Electrolytic Capacitors-ZU 135°C/4000h
125°C/4000h		 25～63 100～560 4.6～5.8
(at 125°C)
3.2～4
(at 135°C)		 10x12.5,
10x16.5		 符合
AEC-Q200
ZSU
(高温回流焊应对产品) 		Link 導電性高分子ハイブリッドアルミ電解コンデンサ,Conductive Polymer Hybrid Aluminum Electrolytic Capacitors-ZSU 135°C/4000h
125°C/4000h		 25～63 120～1000 2.1～2.9
(at 135°C)
3～4
(at 125°C)		 10x12.5,
10x16.5		 符合
AEC-Q200
ZE
(高温回流焊应对产品) 		Link 導電性高分子ハイブリッドアルミ電解コンデンサ,导电性聚合物混合铝电解电容器,Conductive Polymer Hybrid Aluminum Electrolytic Capacitors-ZE 145°C/2000h
135°C/4000h		 25～63 33～330 0.6～0.9
(at 145°C)
1.1～2
(at 135°C)		 8x10.2, 10x10.2 符合
AEC-Q200
  • 高温保证 (145°C)
ZF
(高温回流焊应对产品) 		Link 導電性高分子ハイブリッドアルミ電解コンデンサ,导电性聚合物混合铝电解电容器,Conductive Polymer Hybrid Aluminum Electrolytic Capacitors-ZF 150°C/1000h 25～63 33～270 0.65～1
(at 150°C)		 8x10.2, 10x10.2 符合
AEC-Q200
  • 高温保证 (150°C)
ZT
(高纹波电流) 		Link 導電性高分子ハイブリッドアルミ電解コンデンサ,Conductive Polymer Hybrid Aluminum Electrolytic Capacitors 135°C/4000h
125°C/4000h		 25～63 33～330 1.5～2.2
(at 135°C)
2.4～3.5
(at 125°C)		 8x10.2, 10x10.2 符合
  • 高纹波电流
ZTU
(高温回流焊应对产品) 		Link 導電性高分子ハイブリッドアルミ電解コンデンサ,Conductive Polymer Hybrid Aluminum Electrolytic Capacitors 135°C/4000h
125°C/4000h		 25～35 220～560 1.8～2.2
(at 135°C)
2.9～3.5
(at 125°C)		 8x10.2, 10x10.2 符合
  • 高纹波电流(ZC 比较)
  • 大容量 (ZT 比较)
ZUU
(高温回流焊应对产品) 		Link 導電性高分子ハイブリッドアルミ電解コンデンサ,Conductive Polymer Hybrid Aluminum Electrolytic Capacitors 135°C/4000h
125°C/4000h		 25～63 120～1000 3.4～4.3
(at 135°C)
4.8～6.1
(at 125°C) 		10x12.5, 10x16.6 符合
  • 高纹波电流(ZS 比较)
  • 大容量 (ZU 比较)
ZV
(高温回流焊应对产品) 		Link 導電性高分子ハイブリッドアルミ電解コンデンサ,Conductive Polymer Hybrid Aluminum Electrolytic Capacitors 135°C/4000h
125°C/4000h		 25～63 33～330 2.3～3.4
(at 135°C)
3.3～4.6
(at 125°C) 		8x10.2, 10x10.2 符合
  • 高纹波电流(ZT 比较)
  • 低ESR(ZT 比较)
ZVU
(高温回流焊应对产品) 		Link 導電性高分子ハイブリッドアルミ電解コンデンサ,Conductive Polymer Hybrid Aluminum Electrolytic Capacitors 135°C/4000h
125°C/4000h		 25～63 33～560 2.3～3.4
(at 135°C)
3.3～4.6
(at 125°C) 		8x10.2, 10x10.2 符合
  • 大容量 (ZV 比较)
  • 高纹波电流(ZT 比较)
ZL
(高温回流焊应对产品) 		Link 導電性高分子ハイブリッドアルミ電解コンデンサ,Conductive Polymer Hybrid Aluminum Electrolytic Capacitors 135°C/4000h
125°C/4000h		 25～35 47～680 0.55～2.3
(at 135°C)
0.9～3.4
(at 125°C) 		5x5.8～10x10.2 符合

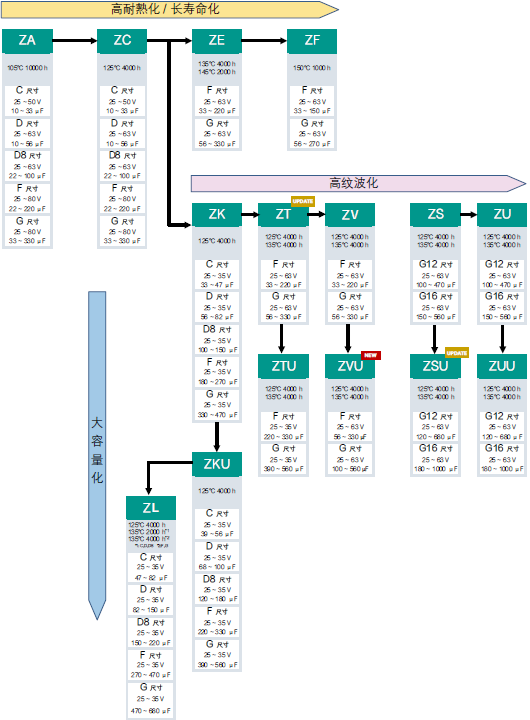

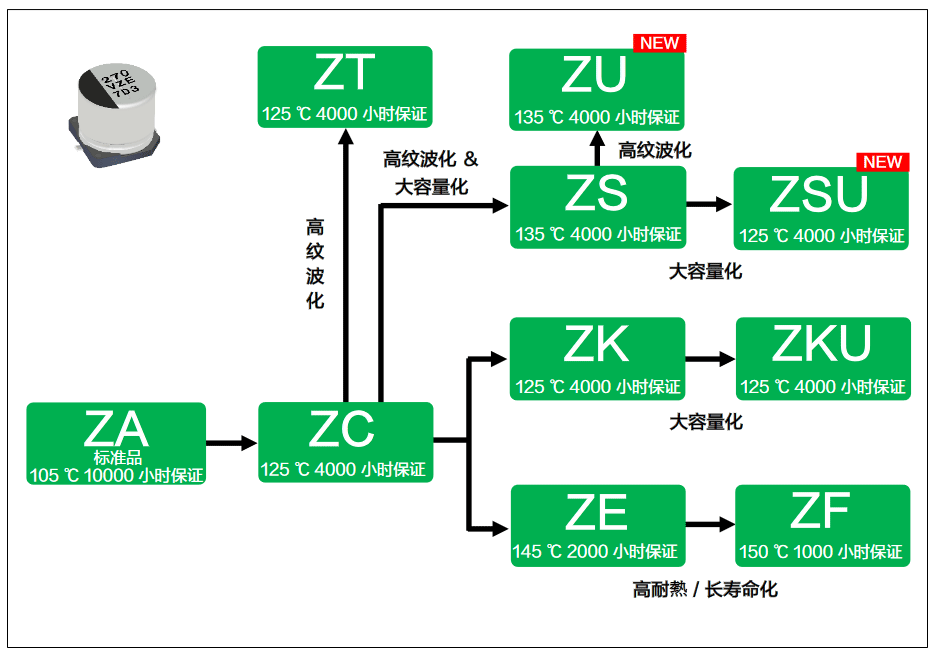

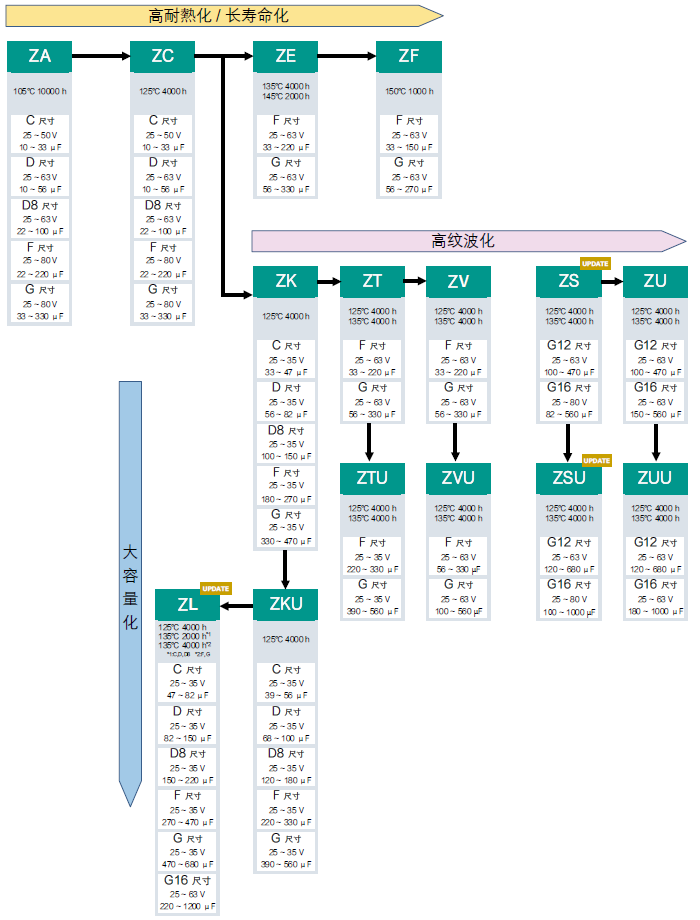

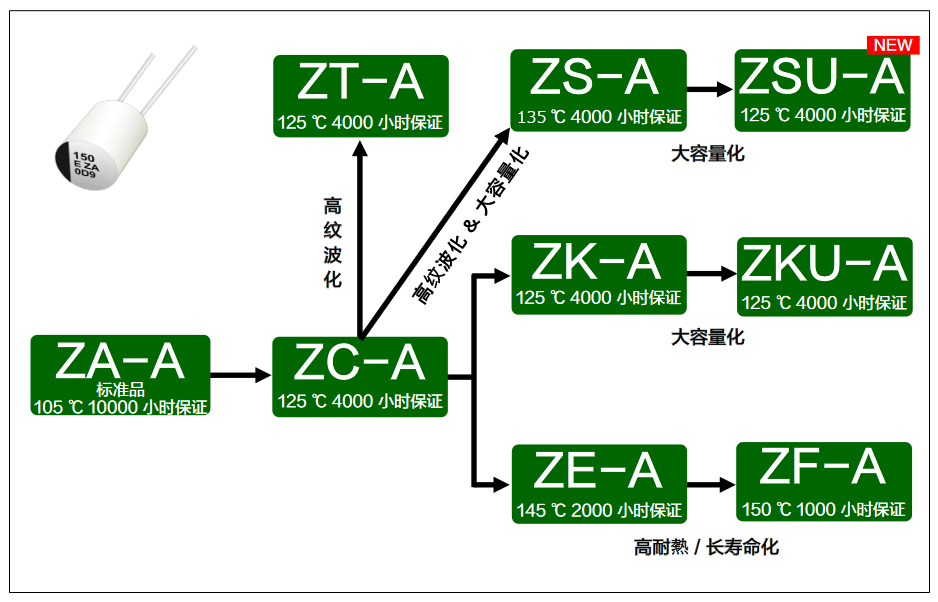

体系图

表面贴装型

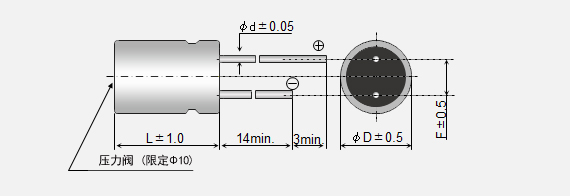

形状尺寸

表面贴装型

  • 一般品
    一般品
  • 耐振动品
    耐振动品

点击这里了解ø6.3尺寸耐振动品的更多信息

単位:mm
尺寸符号 尺寸代码
C D D8 F G G12 G16
øD 5.0 6.3 6.3 8.0 10 10 10
L 一般品 5.8 5.8 7.7 10.2 10.2 12.5 16.5
耐振动品 - 6.1 8.0 10.5 10.5 12.8 16.8
A,B 5.3 6.6 6.6 8.3 10.3 10.3 10.3
H 6.5 max 7.8 max 7.8 max 10.0 max 12.0 max 11±0.2 11±0.2

▶ 推荐焊盘图案尺寸
